Trucos para un trabajo eficiente

Truco en Fikus Fresa

Cómo evitar el mecanizar zonas o elementos no deseados (bridas, ...)

Hace ya algunas versiones se ha introducido en Fikus una función solicitada por los clientes para poder seleccionar una geometría o limites que no sean mecanizables y por tanto sean evitados por las herramientas y trayectorias de mecanizado.

Dicha funcion es conocida por el nombre de PUNZONES CHECK o punzon no mecanizable, situado en el menú de selección de los Contornos 2d, al seleccionar el icono correspondiente, me creara una geometría que al realizar cualquier calculo de mecanizado al seleccionarlo como grupo.

Automáticamente sera evitado/os por la herramienta y las trayectorias de mecanizado.

El ejemplo grafico mas claro para ilustrar esta funcion es una placa colocada en la bancada de la Fresadora y al no poder ponerla en una mordaza es embridada directamente a la bancada, dibujando y seleccionando como punzones Check la brida y colocada en la misma posición que en la fresadora, nos evitara la necesidad de precuparnos de si la herramienta mecanizada la brida al seleccionar el punzon check , mientras que el resto de la pieza sera mecanizado correctamente, sin "comernos" la brida.

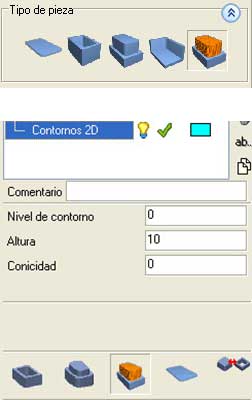

selector de función

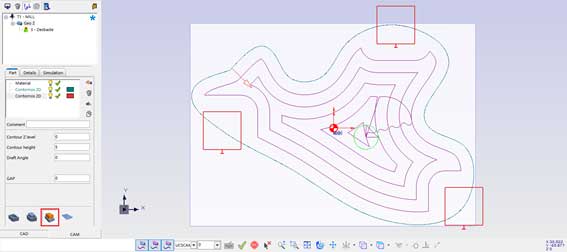

icono punzón check
