Grandes mejoras en el flujo de trabajo
SpaceClaim 2017 incorpora múltiples novedades que ayudan a una mejor integración de las capacidades de manipulación de las geometrías con la sencillez y rapidez para crearlas. Hay grandes cambios en esta versión de SpaceClaim para que, como usuario, puedas beneficiarte de mejoras en la velocidad del flujo de trabajo en diseño, ingeniería inversa, fabricación, impresión 3D y simulación.
Impresión 3D
Reducción de peso de los ficheros gracias a la creación directa de retículas.

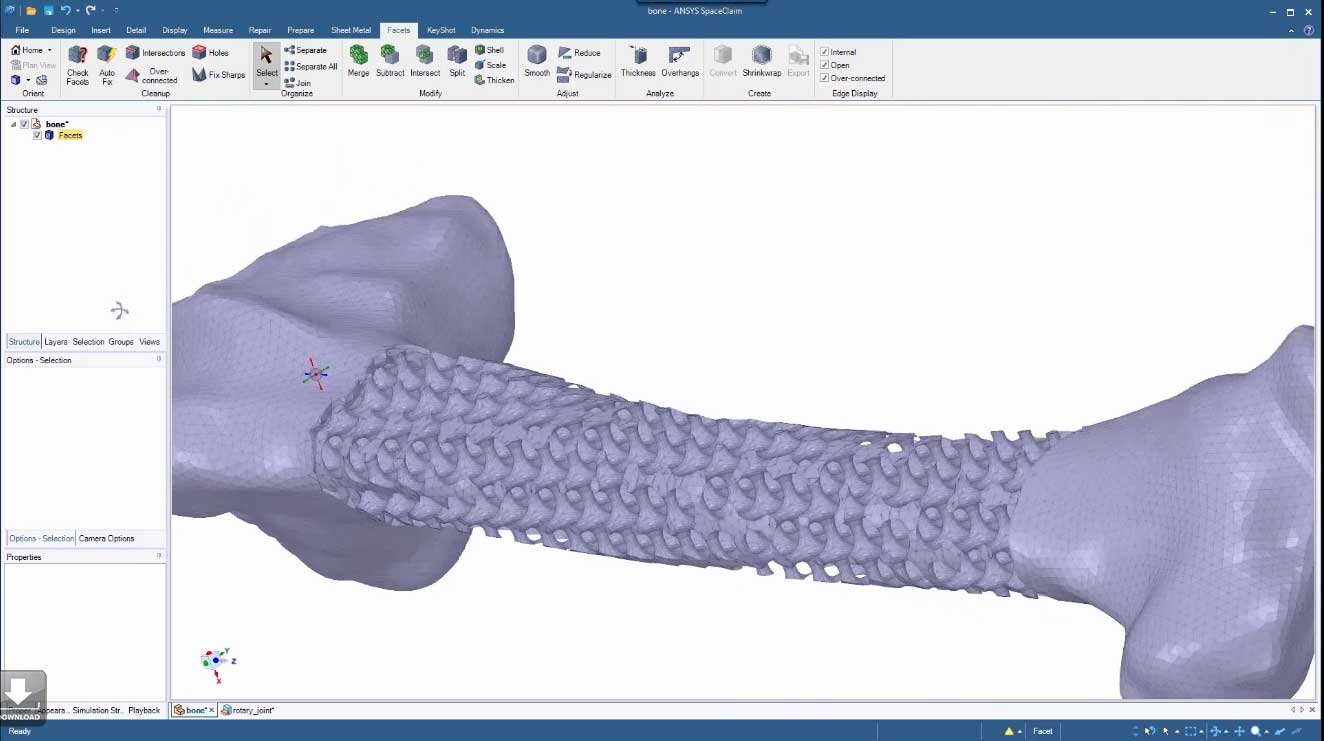

Las tecnologías topográficas y de impresión 3D evolucionan constantemente y ANSYS lidera el camino con optimización de datos facetados y mejoras de suavizado. SpaceClaim te permite simplificar y suavizar los datos STL optimizados de topología para la impresión en sentido descendente, preservando, al mismo tiempo, la integridad de regiones localizadas. La funcionalidad de relleno se ha ampliado considerablemente para incluir varios tipos de relleno reticular, todos con opciones personalizadas para asegurar que su componente impreso en 3D tenga una relación ideal de resistencia y peso.
Mejoras en modelado

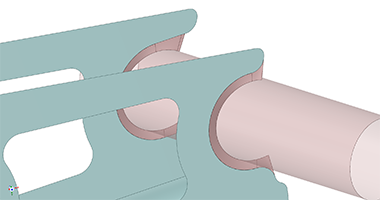

Aplanamiento de superficies de doble curvatura
Esta mejora desagrupará caras de curvatura compleja. Se agregará rasgos a las zonas de mayor distorsión o estiramiento. Esto es particularmente útil para la estimación de materiales en modelos planos, anidación, modelado de acabados superficiales o, en general, el despliegue de elementos complejos de chapa.

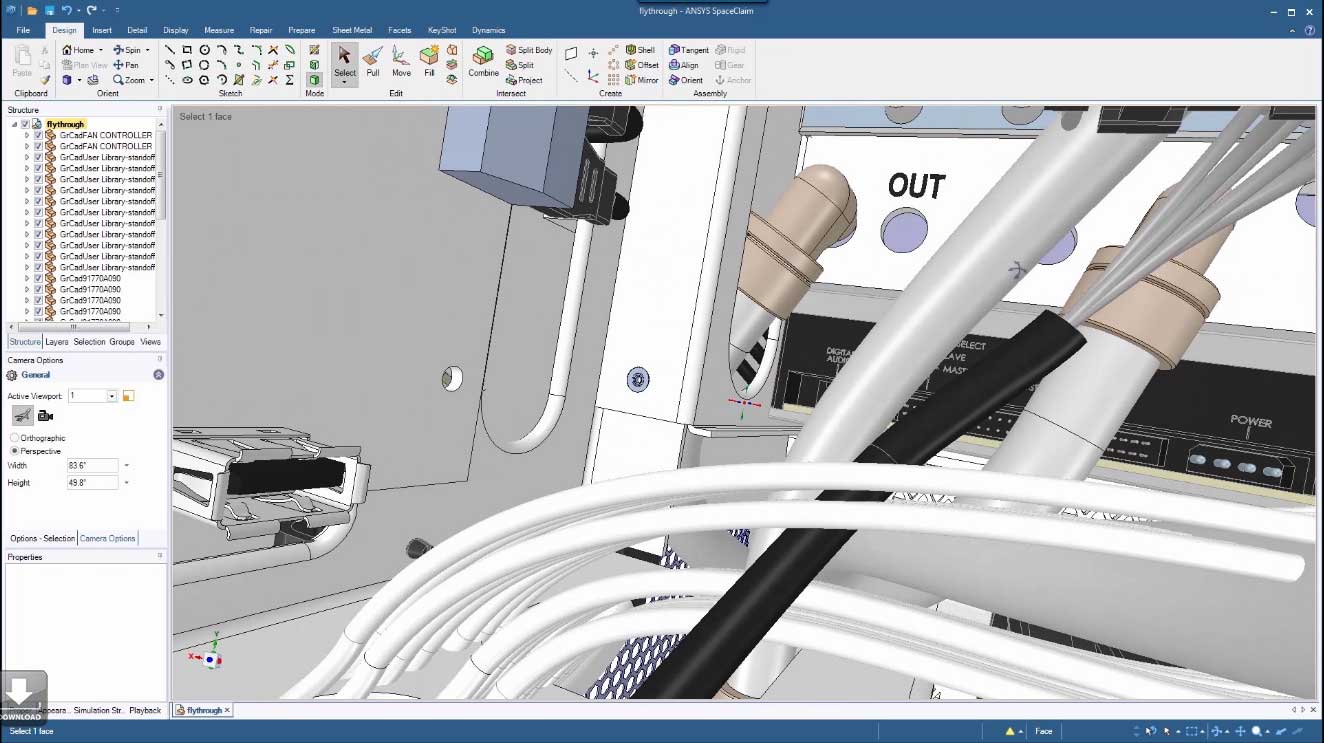

Volando libremente por la geometría
Visualice diseños de dentro hacia afuera. Dado que la visualización es una característica clave en el entorno de SpaceClaim, esta versión agrega una nueva capacidad de volar. Puede explorar detalles internos de un modelo sin ocultar componentes o usar secciones transversales. Esta capacidad proporciona retroalimentación gráfica al alcance de su mano, al tiempo que la hace aún más agradable trabajar en un entorno tridimensional.

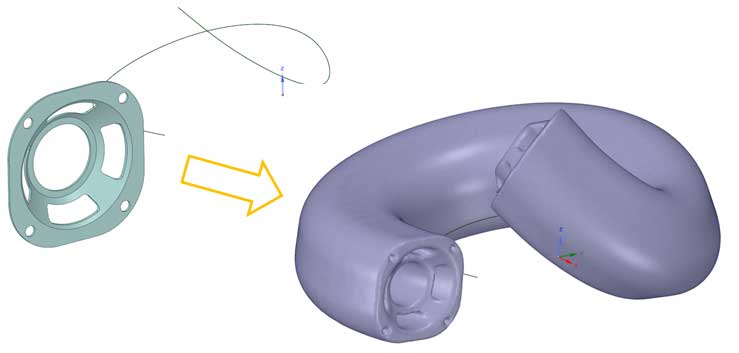

Barrido Volumétrico
Esta funcionalidad tomará un cuerpo sólido y lo desplazará a lo largo de una trayectoria arbitraria. El resultado es un cuerpo con facetas que es útil para crear y visualizar rutas de movimiento o envoltorios, o bien para crear cortes en el recorrido de una herramienta en el mecanizado.

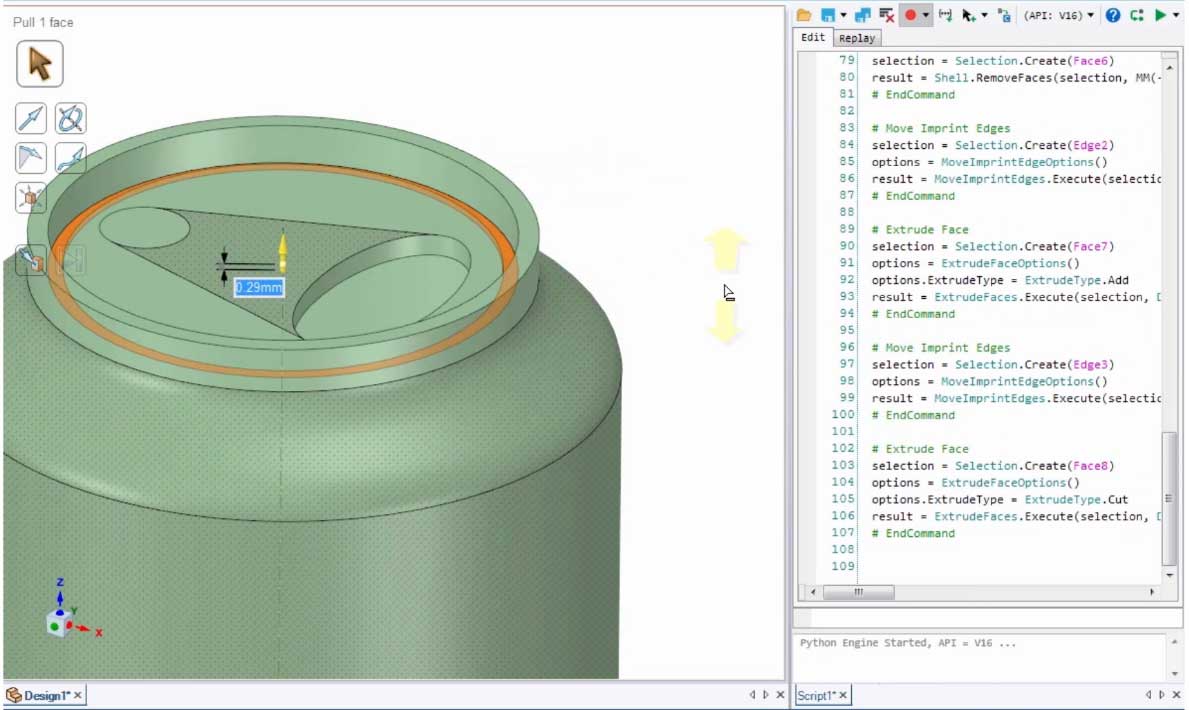

Scripting
SpaceClaim tiene capacidades de secuencias de comandos de geometría que además rompen las barreras asociadas con los desafíos de edición de modelos en 3D. Una mejora en el entorno de secuencias de comandos es la expansión de los comandos disponibles para usar en la función de grabación de tipo macro. Ahora puede realizar una amplia gama de ediciones en el modelo, y SpaceClaim grabará el script necesario. Los datos capturados están en el lenguaje Python, por lo que no es necesario dominar el código de secuencias de comandos o la programación.
En esta versión, los scripts se pueden reproducir en las versiones importadas de un modelo. Puede registrar los cambios iniciales en una versión de un modelo y luego reproducir los mismos cambios en una versión posterior del modelo. SpaceClaim reconocerá los ID de caras, cuerpos y otras características, e implementará inteligentemente los cambios de script en versiones posteriores de cualquier archivo. Esta gran mejora le ahorrará tiempo de remodelación, ya que puede capturar sus cambios y transferirlos a otros modelos.

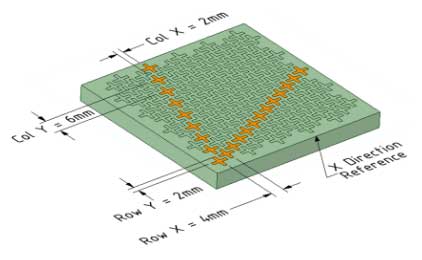

Gestion de patrones inclinados

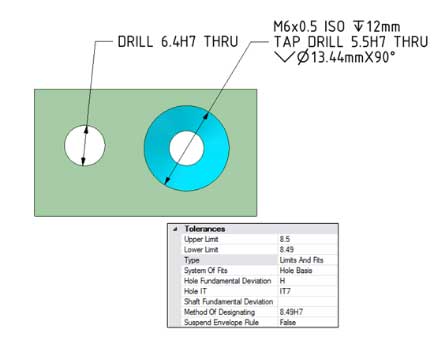

Al cambiar el tamaños de los taladros el sistema cambia automáticamente las tolerancias
Desviación de la retícula de superficie
Medir la desviación de una superficie a datos facetados es muy útil para la ingeniería inversa. Anteriormente, esto sólo era posible cuando se mide entre un cuerpo sólido y STL. Dado que no siempre es posible o deseable, hemos ampliado esta capacidad para incluir la desviación del cuerpo superficial.
Modelado a pequeña escala
Esta funcionalidad permite modelar en tamaños realmente pequeños con medidas en micras o nanometros.
CAE
- Separar bordes / curvas com planos
- Agrupamiento de vigas por section X
- Simplificación del nivel 3 de Icepack de Ansys
- 10 veces más rápido agrupando vigas
