Potente, rápido y flexible, con poderosas herramientas CAE
Cimatron dispone de un potente CAD, flexible y rápido para dar respuesta a las necesidades de sus usuarios que, en muchos casos, trabajan en el desarrollo de moldes y matrices complejos.
El módulo de diseño de Cimatron cuenta con múltiples herramientas CAE, estándar o no, para asegurar la calidad y fabricabilidad del diseño.
Importación de ficheros
Cimatron ofrece a sus usuarios una gran conectividad, pudiendo importar casi cualquier formato y trabajar con los formatos nativos más comunes. Además de geometrías vectoriales, Cimatron permite la importación de geometrías escaneadas en multitud de formatos, como no podía ser de otra manera en un desarrollador CAD/CAM/CAE integrado en el grupo 3D System, pionero y líder mundial en imprersión 3D.
Cimatron permite ponerse a trabajar inmediatamente, correjir la geometría o trabajar con modelos abiertos o de baja calidad.
- Importa datos de todos los formatos estándar - DXF, IGES, STEP, JT, VDA, Parasolid, SAT (ACIS), STL.
- Utiliza formatos nativos - AutoCAD, Autodesk Inventor, CATIA, Creo Elements/Pro (Pro/E), Siemens NX (UG), Solidworks, Solid Edge.
- Importa datos de escaneados con los formatos estándar - Nube de puntos (csv, iso, pcd),PLY, OBJ, 3MF.
- PFM (.pfm)
- SAT (.sat .sab .saa)
- IGES (.igs .iges)
- STEP (.stp .step)
- VDA (.vda)
- Inventor (.ipt .iam)
- Creo/ProE (.prt .asm)
- Catia4 (*.*)
- Catia5 (.CATPart .CATProduct .cgr)
- NX/UG (.prt)
- Parasolid (.x_t .xmt_txt .x_b .xmt_bin)
- JT (.jt)
- SolidWorks (.sldprt .sldasm)
- Solid Edge (.par .asm)
- DFX (.dfx)
- DWG (.dwg)
- STL (.stl)
- PLY (.ply)
- OBJ (.obj)
- 3MF (.3mf)
- STRAK (.strak)
- Nube de puntos(.csv .iso .pcd)
- PFM (.pfm)
- SAT (.sat .sab .saa)
- IGES (.igs)
- STEP (.stp)
- VDA (.vda)
- Catia4 (.model)
- Catia5 (.CATPart .CATProduct)
- Parasolid (.x_t .x_b)
- JT (.jt)
- DFX (.dfx)
- DWG (.dwg)
- DWF (.dwf .dwfx)
- PDF (.pdf)
- STL (.stl)
- AMF (.amf)
- VRML (.vrl)
- 3DXML (.3dxml)
- PLY (.ply)
- OBJ (.obj)
- 3MF (.3mf)
- KeyShot (.bip)
- Fikus (.c2f .igs)
Diseño de pieza
Cimatron dispone de un módulo CAD completo y versátil con las herramientas de modelado más potentes, que permiten trabajar en entornos híbridos sólido-paramétrico o moverse ágilmente entre geometrías 2 y 3D.
- Crea complejas geometrías en un único entorno híbrido usando las herramientas de modelado más potentes.
- Ofrece avanzadas capacidades de superficies paramétricas con la velocidad de la tecnología de sólidos. Trabaja con la misma facilidad en piezas abiertas como cerradas.
- Proporciona herramientas para optimizar la geometría de fabricación, deteccion y corrección de negativos, adición de secciones y suavizado de superficies de la pieza.
- Aplica operaciones boleanas tanto en el modo de ensamblaje como en el modo de pieza.
- Lee dibujos 2D y usa la nformacion para crear dibujos 3D.
- Permite una fácil edición del modelo como si fuese totalmente paramétrico.
- Aplica modificaciones de geometría durante cualquier etapa del proceso de diseño.
- Proporciona una creación total o parcialmente asociativa para ajustarse a las necesidades del usuario.
- Permite al usuario ver el modelo en ensamblaje cinemático para asegurar que todas las piezas trabajan sin interferencias, con test de colisiones y movimiento.

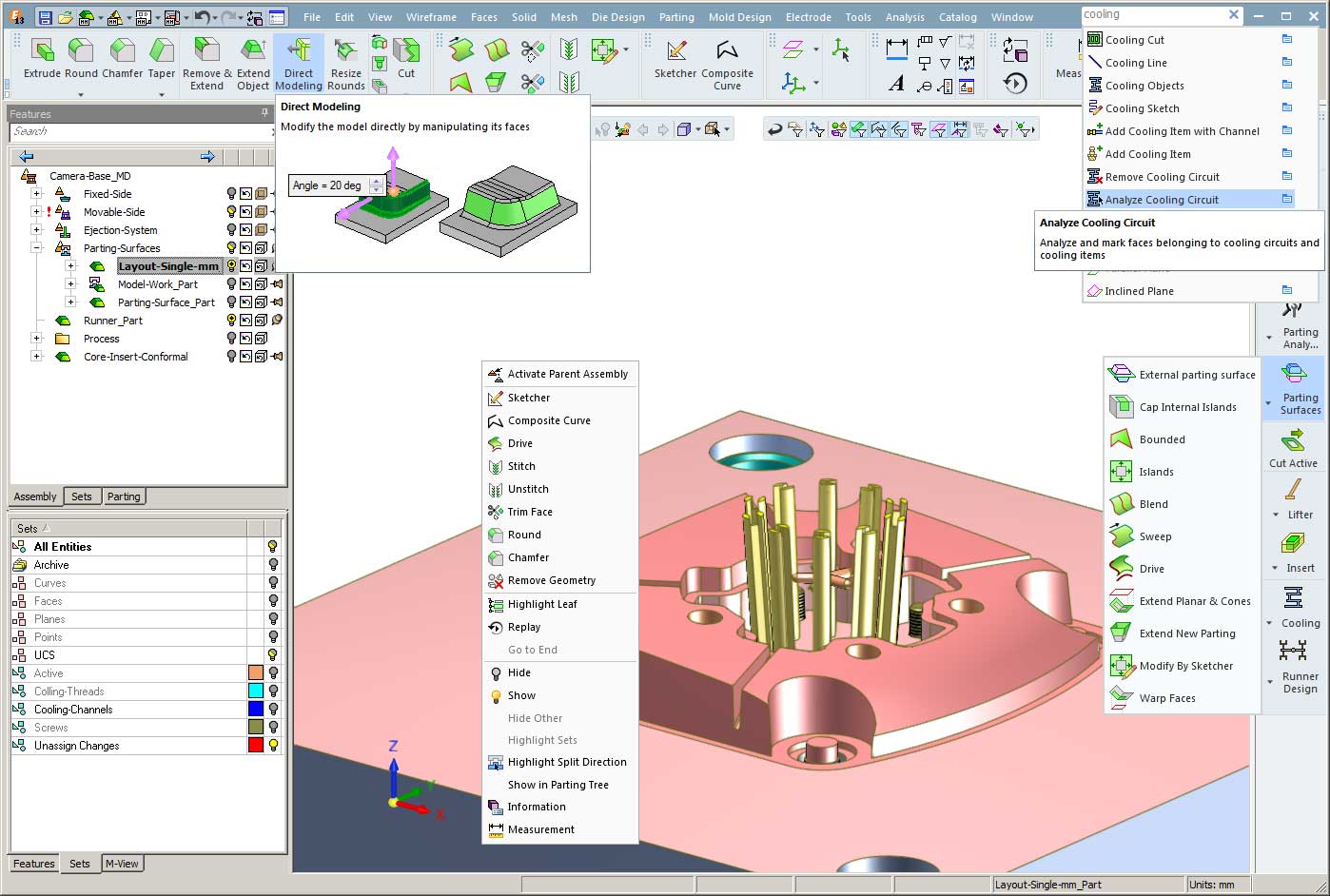

Interface de usuario

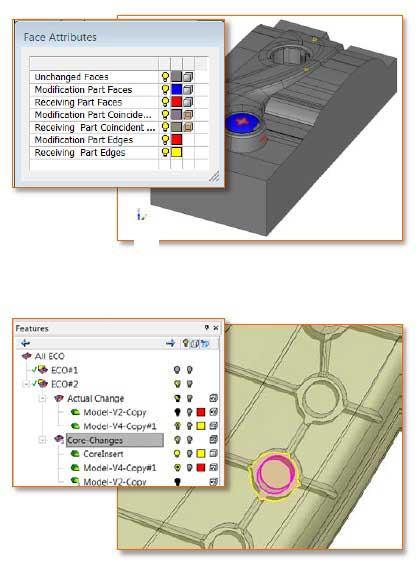

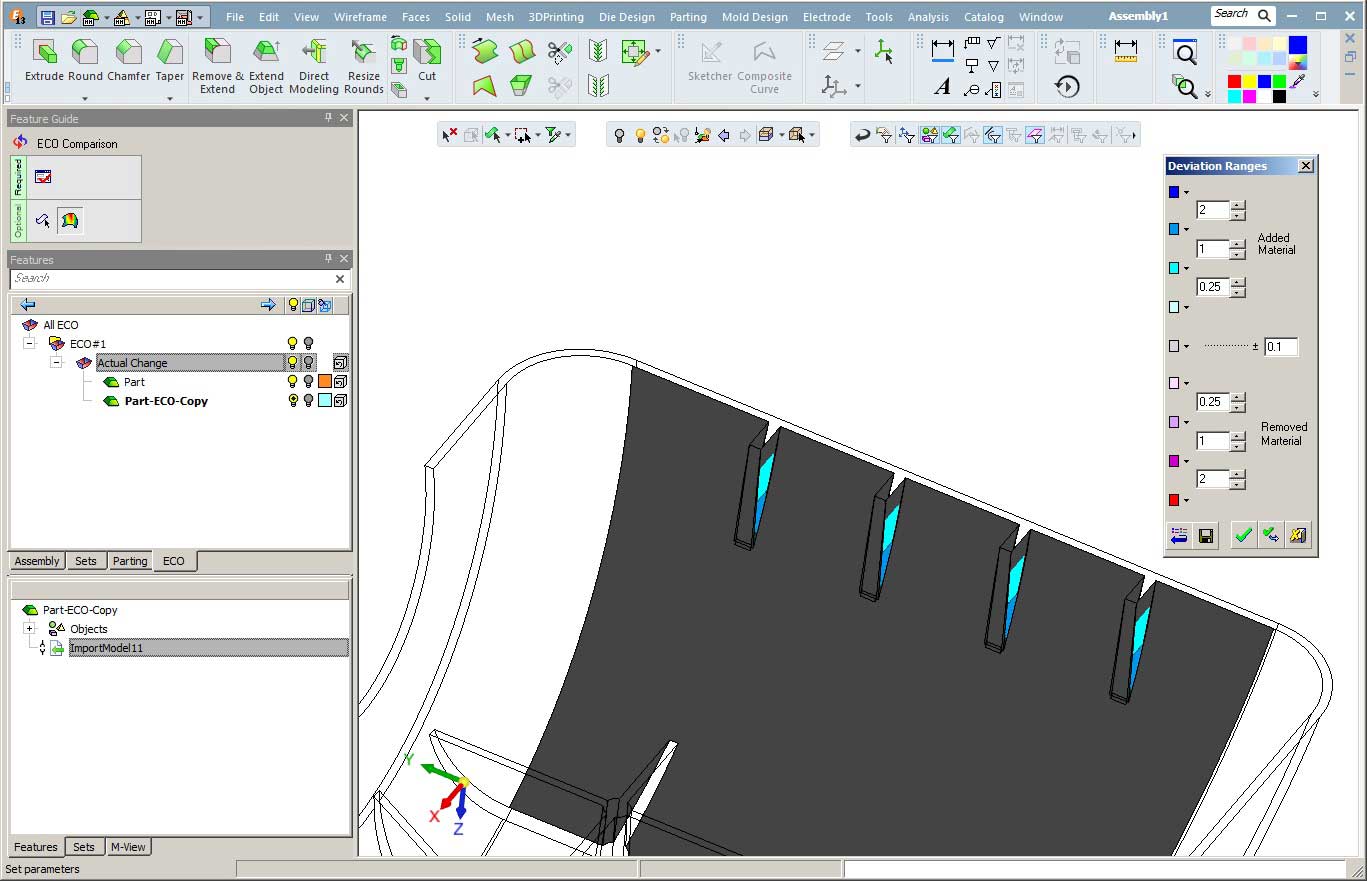

Cambios de ingeniería
Cimatron ofrece un completo control de cambios en diseño para agilizar el trabajo de diseño así como la interacción entre colaboradores, incorporando, además, eficientes herramientas de gestión de cambios de gran utilidad.
- Genera una comparación matemática pieza a pieza de la pieza original y la nueva geometría.
- Detecta diferencias y las muestra según el mapa de colores predeterminado.
- Proporciona indicaciones de las mejoras de geometría requeridas.
- Aplica cambios a través del proceso usando la base de datos asociativa
- Utilizacion de un Gestor, donde aparece todo el historico de modificaciones y creacion de informes automaticos.
Ingeniería

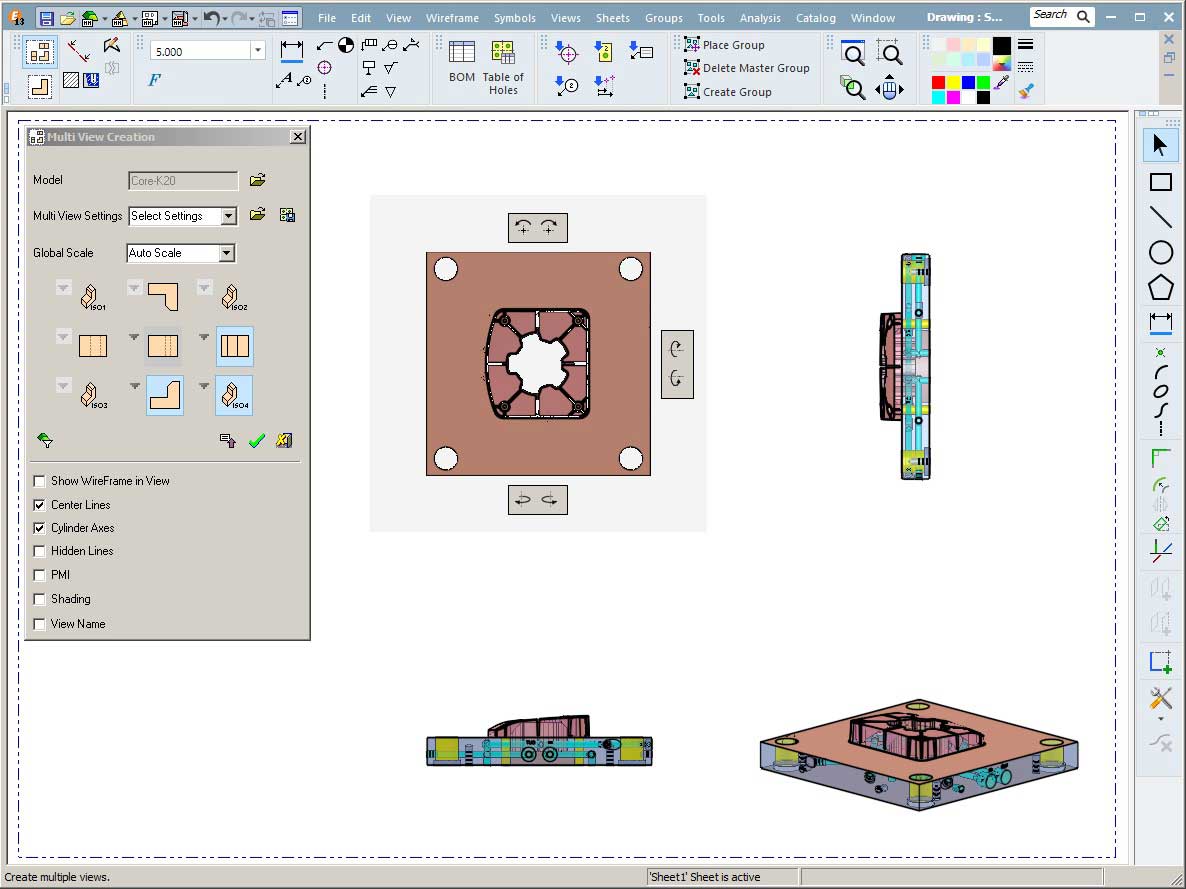

Dibujo
- Crea vistas y secciones en objetos abiertos.
- Proporciona listados de materiales (BOM) basadas en el ensamble relacionado.
- Aplica cambios de geometría a los dibujos usando una base de datos asociativa.
- Utiliza plantillas de dibujo definidas por el usuario para un incremento de eficiencia.
- Simplifica la edición de acotaciones y secciones.
- Soporta ingeniería concurrente.
Dibujo

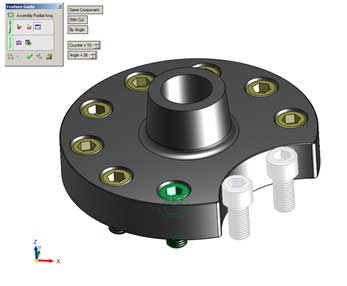

Ensamble - Montaje de todo tipo de estructuras
- Mantiene las associaciones y cambios a través de todo el proceso de diseño y fabricación usando la base de datos asociativa.
- Soporta ingeniería concurrente.
- Ofrece opciones de Motion y test de interfercias o colisiones geometicas.
Gestion de datos
Herramientas de análisis
Analisis de Grosor
- Herramienta para el analisis de espesor de la pieza.
- Análisis en seccion.
- Exportacion del analisis a Pdf y PDF 3D.

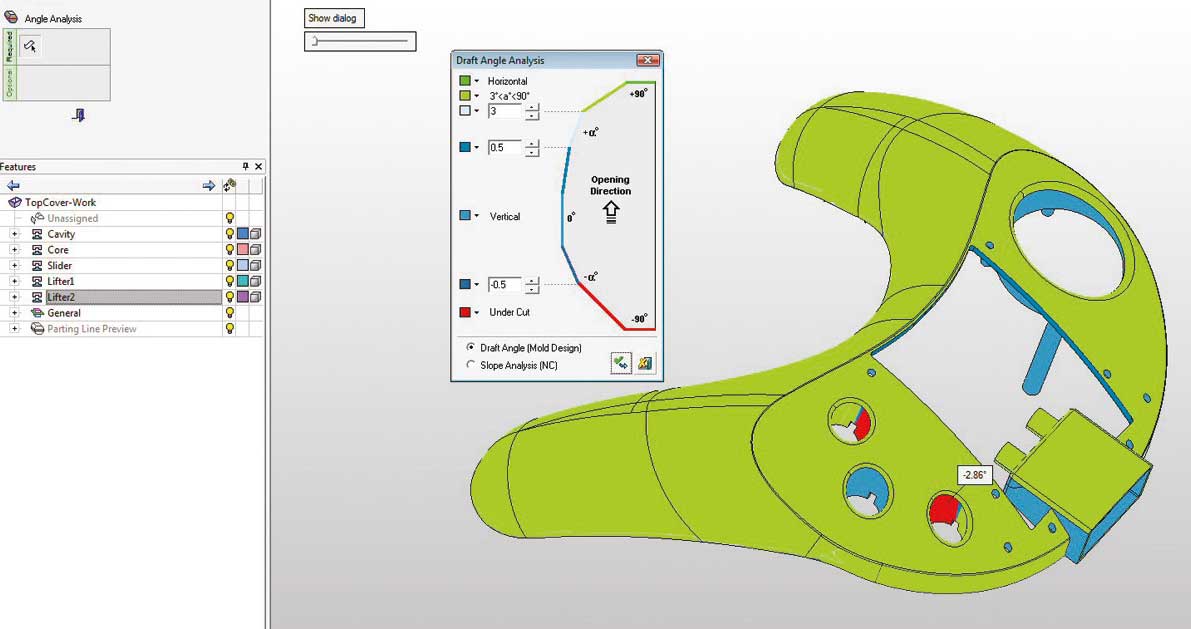

Análisis de Conicidad
- Identifica negativos y áreas no desmodables, mostrándolos en un mapa de colores.
- Permite al usuario definir colores y los valores de los ángulos de conicidad.
- Uso de herramientas dinámicas para inspeccionar secciones transversales del modelo.
- Deja la herramienta dinámica activa durante el proceso de trabajo permitiendo detectar negativos potenciales.

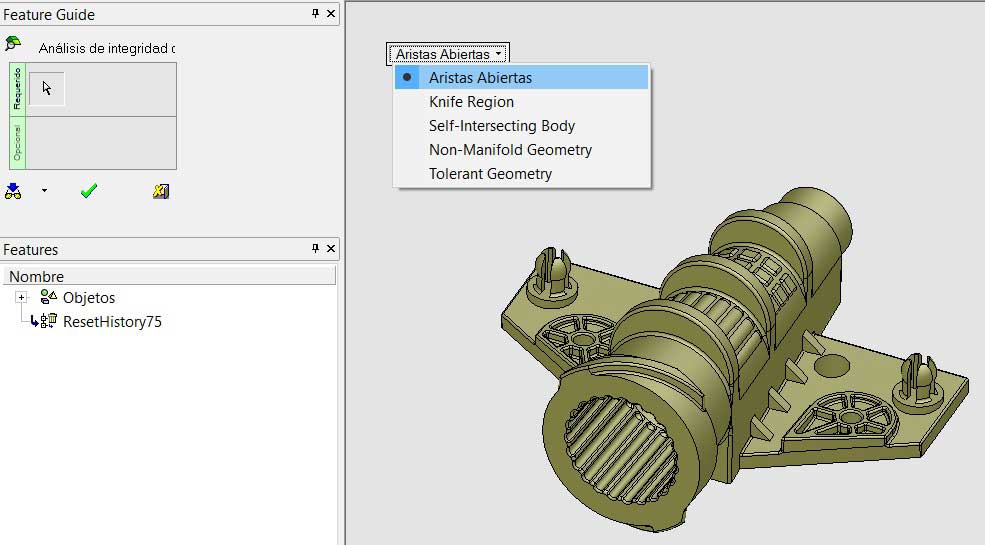

Análisis de Pieza
- Detecta y encuentra zonas abiertas
- Comprueba tolerancias geometricas.
- Verifica las geometrias en todos los aspectos del diseño.
Análisis de Pieza y gestion de versiones
- Gestor de version de Piezas.
- Árbol e históricos de piezas comparadas y modificadas.
- Creacion de Documentancion de todas las veriones gestionadas
- Gestion en modo Ensamble.
- Gestion de las modificaciones y activacion en el proyecto.
Análisis de adelgazamiento
- Herramienta para el analisis de adelgazamiento de la pieza.
- Análisis comparndo pieza o piezas de trabajo ya en funcionamiento.
- Exportacion del análisis a Pdf y Pdf 3D

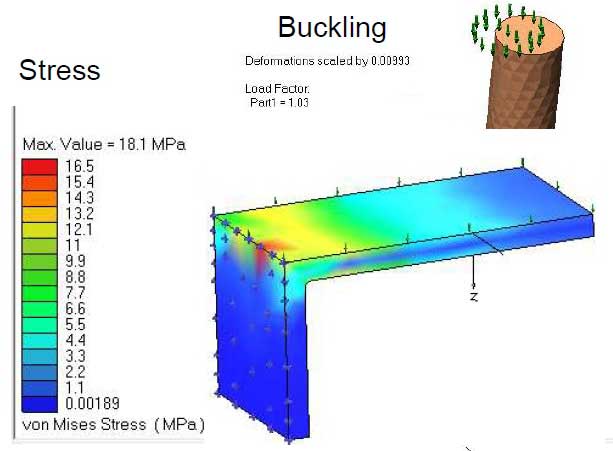

Análisis DTS FEA
- Análisis de Stress de la pieza.
- Análisis de Tension en un ensamble
- Análisis Buckling, etc.
Análisis de curvatura
Electrodos
Análisis de stress
