Herramientas únicas para la fabricación
Consigue moldes y matrices de mayor calidad de forma más rápida, fácil y eficiente
Cimatron 2024 continúa mejorando la rapidez y flexibilidad en todas las etapas de cualquier proceso de creación, mientras incorpora nueva tecnología en colaboración con Sandvik Coromant.
En esta versión se introducen nuevas características en todas las áreas del producto, centrándose en 5 áreas clave: Automatización, Experiencia de usuario simplificada, Productividad, Gestión de procesos y Conectividad Digital.
Es posible mostrar los nodos de trayectoria en un simulador un 30% más rápido.
Más control y mejoras en el flujo de trabajo
La nueva versión incluye mejoras en el flujo de trabajo, incluyendo espaciado de multi-vista, la actualización de planos por lotes, el control de tangente para caras mezcladas y la inclusión de una opción sencilla para tapar islas internas.
Cimatron 2024 también introduce una nueva interfaz para controlar los estándares de dibujo, se mejora la visualización de análisis y la selección automática de caras con chaflán.

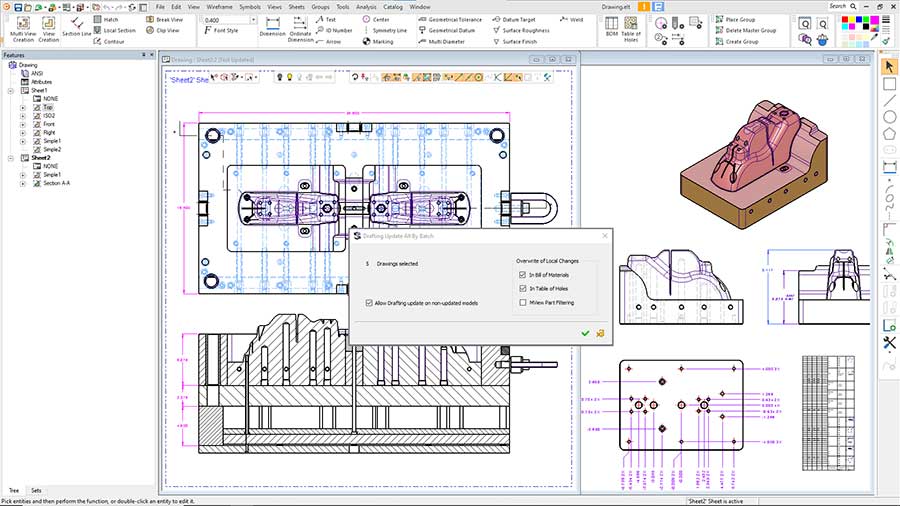

Mejorado interfaz de de dibujo con nuevas funcionalidades
CAD con más funcionalidades para agilizar el trabajo
Los usuarios CAD disfrutarán de muchas funcionalidades nuevas para 2D como importación de PDF como geometría real y texto, nueva cota de mínima distancia, símbolos mejorados y datos geométricos y tolerancias superiores.
Los moldistas disponen ahora de potentes mejoras para la construcción de nervios con funcionalidades añadidas para trabajar en múltiples curvas en una sola operación, como la posibilidad de extender, de forma automática, la geometría del nervio hasta las paredes de la pieza. Además, Cimatron 2024 puede crear nervios parciales en escenarios complejos en los que un nervado completo no puede realizarse.
En Mold Design la construcción de coladas 3D ha mejorado, con un mejor control de diseño basado en un volumen constante, orientación vertical u orientación de sección.
El diseño de electrodos incluye la automatización de la definición de la zona de erosión para optimizar la forma del electrodo, el control de las extensiones del electrodo y las reglas de corte para construcción manual.
Los matriceros pueden crear de forma sencilla frenos 3D para controlar el flujo del material durante el diseño y conseguir el conformado óptimo sin roturas o arrugas. La nueva rutina generará la geometría en función del tipo de sección y, automáticamente, unirá el resultado a las superficies del conformador.

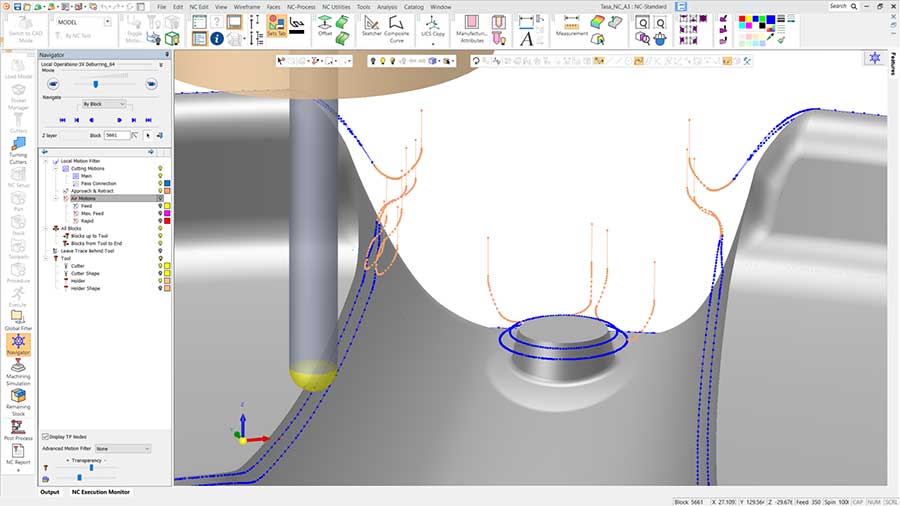

Nuevo proceso de desbarbado en 3 ejes para crear chaflanes o redondeos a lo largo de aristas vivas
CAM más rápido y eficiente
El control automático de avance (AFC) se ha rediseñado completamente y optimiza el mecanizado para operaciones de desbaste controlando el avance, resultando en un movimiento más suave, que reduce los tiempos de mecanizado un 10% y aumenta la vida útil de la herramienta.
Cimatron 2024 introduce un nuevo proceso de desbarbado en 3X para crear chaflanes o redondeos a lo largo de aristas vivas. Los usuarios de CAM pueden generar tanto chaflanes como redondeos de una anchura o profundidad constante.
Para el mecanizado en 5X, el software soporta el uso automático del material restante de las operaciones previas permitiendo un uso de herramientas más cortas para una mayor estabilidad.
La operación de inclinación automática en 5X ha sido mejorada significativamente reduciendo el tiempo de cálculo hasta 25 veces en algunos casos. Esta mayor eficiencia mejora la productividad y reduce el tiempo global de mecanizado.
Una nueva opción de pre-taladrado durante la operación de desbaste previene que las herramientas penetren en cajeras ciegas. Cimatron definirá de forma automática la posición óptima y profundidad para el pre-taladrado como parte del proceso de desbaste.
El módulo de inspección en máquina para medición (OMI) soporta la selección de múltiples puntos y sondas cilíndricas, permitiendo una medición e inspección más precisa y versátil.
Las trayectorias pueden dividirse basándose en la vida útil de la herramienta o longitud de corte, dando mayor control y optimización durante las operaciones de mecanizado. Además se ha implementado un nuevo Gestor de Plantillas NC, simplificando el proceso de edición para los usuarios.

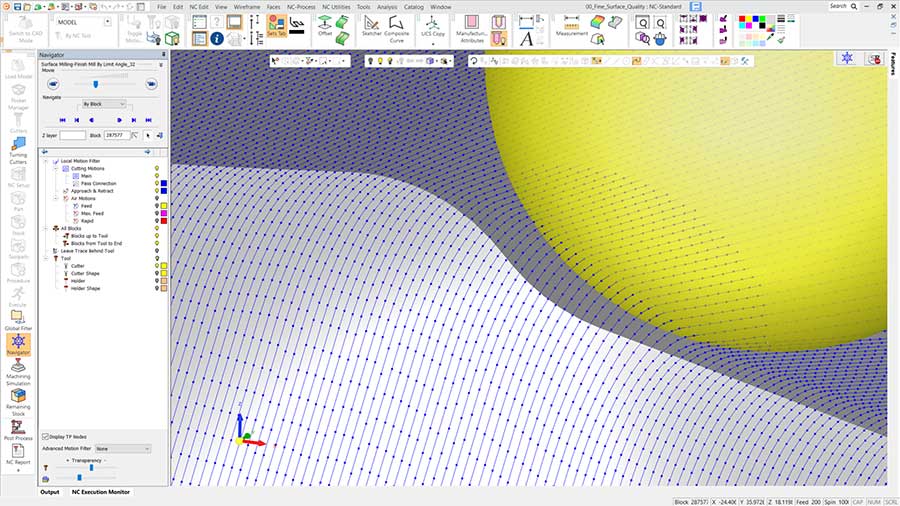

Adicionalmente, se ha incluido la posibilidad de mostrar los nodos de trayectoria ayudando a los usuarios de CAM en la predicción de la calidad de las trayectorias de acabado. Además, el tiempo de cálculo del simulador se ha reducido, en promedio, más del 30%.

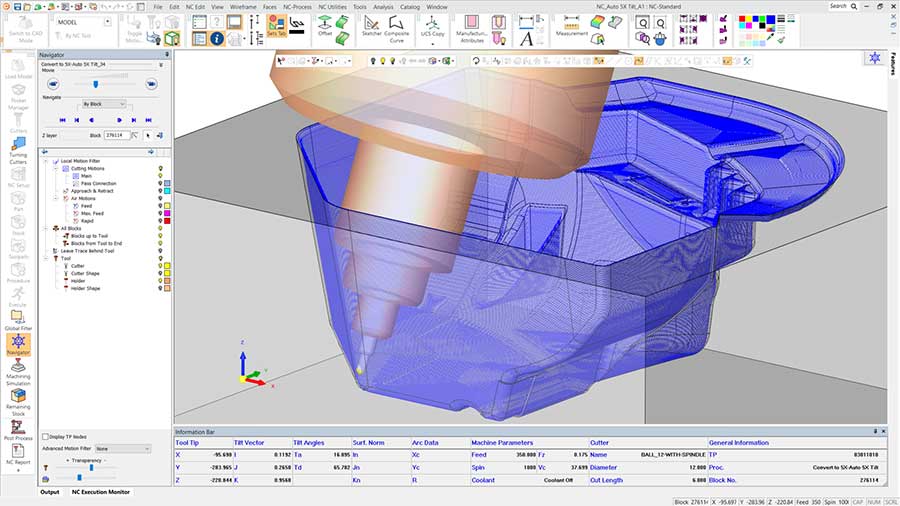

Hasta 25 veces más rápido el cálculo para la inclinación automática en 5 ejes

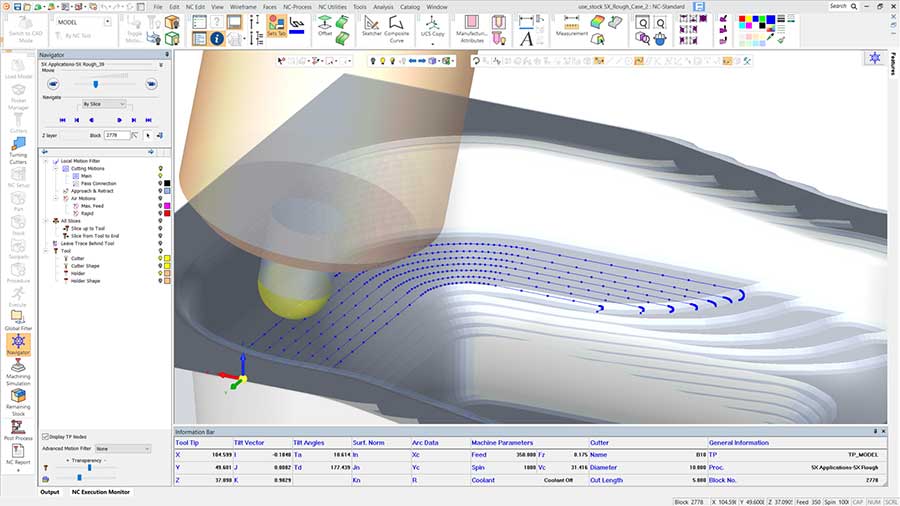

Cálculo automático de material restante en 5 ejes, que permite utilizar herramientas más cortas y estables
Conectividad Digital
Cimatron 2024 pone especial énfasis en la conectividad digital, facilitando el acceso al poderoso Sandvik Coromant y estableciendo una integración directa con la librería de herramientas CoroPlus® y el sistema de gestión de herramientas TDM.
Aprovechando la librería CoroPlus®, los usuarios ganan acceso a más de 900.000 elementos de corte y recomendaciones inteligentes del sistema basándose en el material, operación y tipo de herramienta.
Esta integración optimiza el proceso de mecanizado, entregando mejores resultados sin la necesidad de introducir datos manualmente.
Cimatron 2024 incluye también una nueva integración con NCSIMUL para usuarios que quieran simular código-G con NCSIMUL. Todos los datos relevantes como código-G, pieza, material, amarres y herramientas de cortes se transfieren de forma automática a NC SIMUL desde el Gestor de Trabajo.

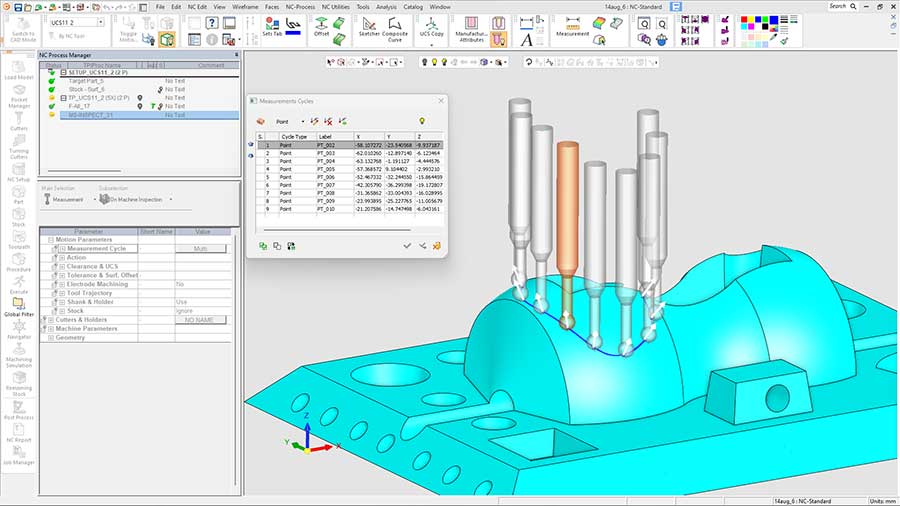

El módulo de inspección en máquina para medición (OMI) soporta la selección de múltiples puntos y sondas cilíndricas
