Cómo activar las funciones de usuario Wrap (Plegado), Pipe (Tubo) y TextOnCrv (Texto en Curva)

Cimatron lleva incorporadas unas funciones de usuario que nos facilitaran depende que tipo de operaciones, pero no son visibles o necesarias para todos los usuarios. Son 3 ordenes :

  • Wrap ( Plegado ) Plega sobre una superfice las curvas o bocetos seleccionados adaptando la geometría a la superficie (como una pegatina), no proyectando
  • Pipe ( Tubo ) Realiza sobre una curva compuesta en 2D o 3D un tubo con iguales o diferentes diámetros iniciales y finales
  • TextOnCurv ( Texto en Curva ) Crea un texto adapatado a curva compuesta seleccionada.
  • Para activar estas funciones, con Cimatron cerrado, ir al directorio de instalacion de cimatron, en el directorio "Program" (C:\cimatron\cimatronE\program); es necesario ejecutar el fichero PRJ_REG.BAT, ( Es necesario tener permisos de administrador).

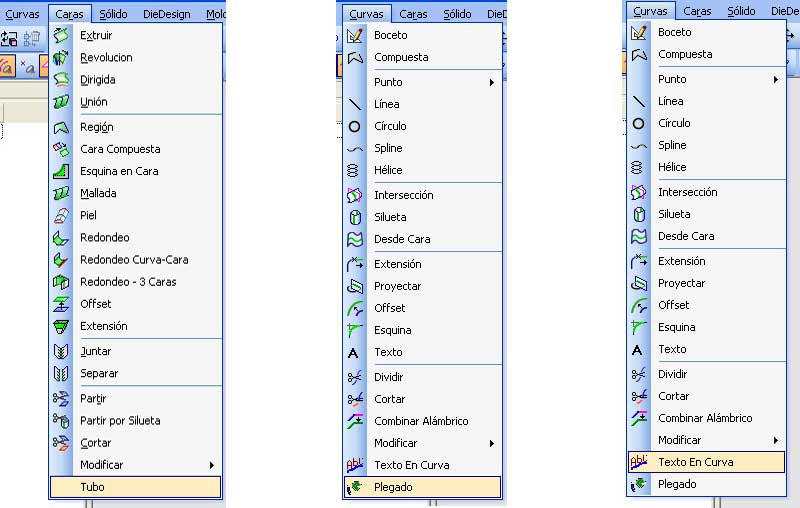

  • Al arrancar Cimatron, en el menú de curvas apareceran las ordenes de Texto en Curva y Plegado y en el menú de superficies aparecerá la orden Tubo
menus activacion
