Cómo invertir el lado de mecanizado en zonas negativas

Para mecanizar zonas negativas, utilizamos el proceso "Local 3X", que nos permite seleccionar diferentes superficies, además de un amplio abanico de opciones para que la herramienta se mueva a nuestro gusto.

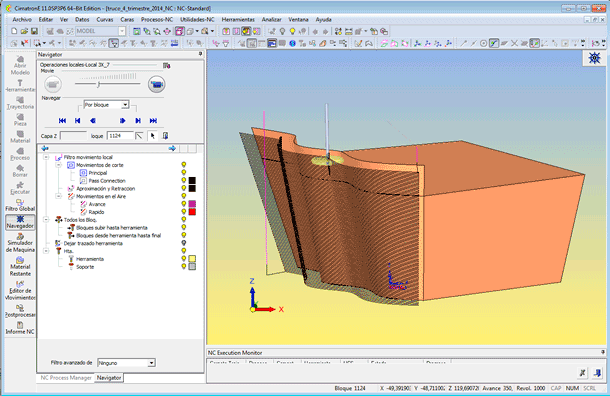

Pero, en algunas ocasiones, el lado que Cimatron interpreta que es el exterior de la superficie no es el correcto, por lo que las trayectorias de mecanizado se generan de manera inadecuada.

extracción

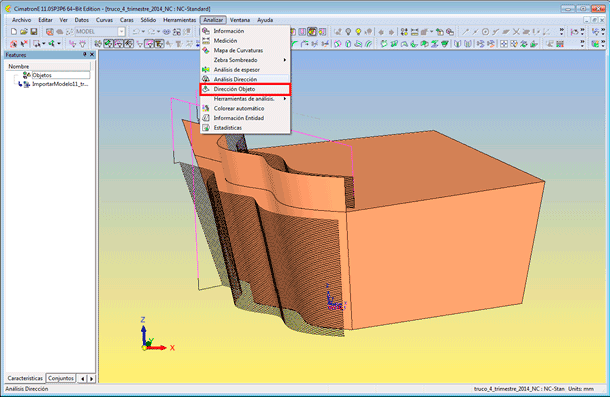

Para solucionar este problema, desde el modo CAD de Cimatron dentro del fichero NC, podemos acceder a la función "Dirección de objeto" que nos permitirá invertir el lado de mecanizado de las superficies seleccionadas.

postizo

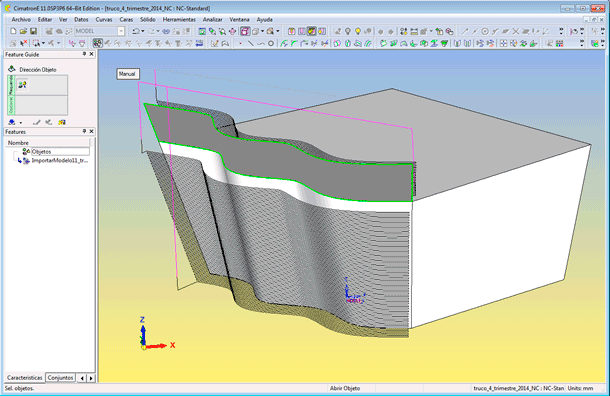

Únicamente tenemos que seleccionar la superficie a invertir y confirmar la operación.

postizo

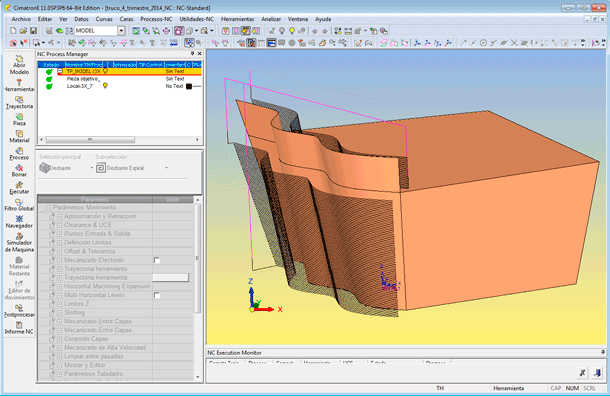

Una vez modificada la dirección de las superficies problemáticas, solo tenemos que re-ejecutar el proceso para conseguir que las trayectorias de mecanizado se calculen por el lado correcto.

Truco por Héctor González
