Cómo mecanizar en Cimatron siguiendo una superficie guía

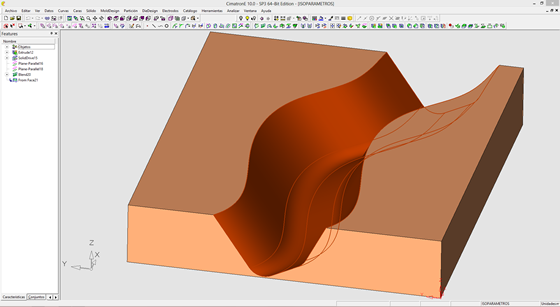

Desde los inicios de Cimatron, cuando usábamos la versión IT, hemos utilizado superficies que no guiaban las trayectorias de mecanizado en el acabado de diferentes tipos de piezas.
Para este tipo de mecanizados nos guiábamos por los isoparámetros de una superfie que creábamos con ese fin.

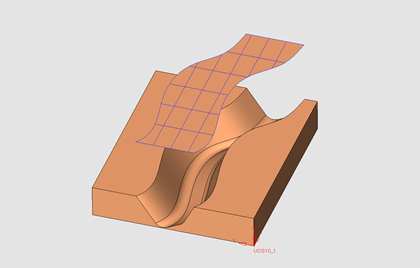

Ahora ya ha pasado el tiempo y trabajamos con CimatronE y las cosas han cambiado un poco. Si hacemos una superficie como unión de dos contornos planos con el fin de usarla como guía en un proceso de acabado, nos llevamos la sorpresa de que todos los isoparámetros son paralelos, es decir, nos genera un superficie plana recortada.

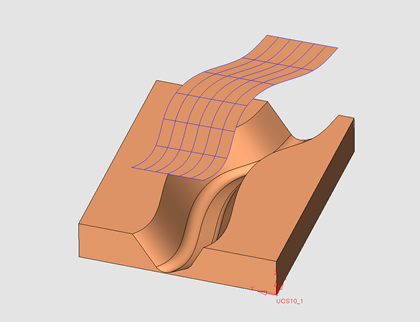

Nuestro truco de Cimatron consiste en generar dicha superficie de unión de dos contornos utilizando dos contornos que se encuentren en diferente plano, aunque la separación en Z entre ellos no sea más de 1mm.
De esta manera obtendremos unos isoparámentros válidos que nos van a guiar correctamente las trayectorias de mecanizado sobre la pieza.

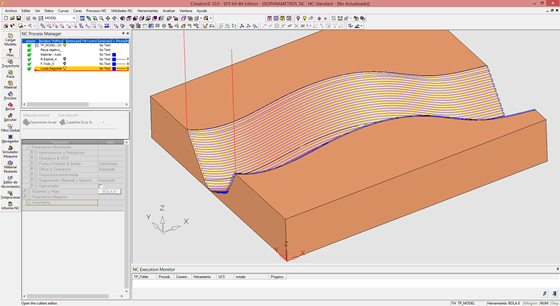

Finalmente haremos el proceso correspondiente para obtener dicho mecanizado.
Truco por Héctor González
