Cómo recuperar información de arcos y círculos en ficheros defectuosos

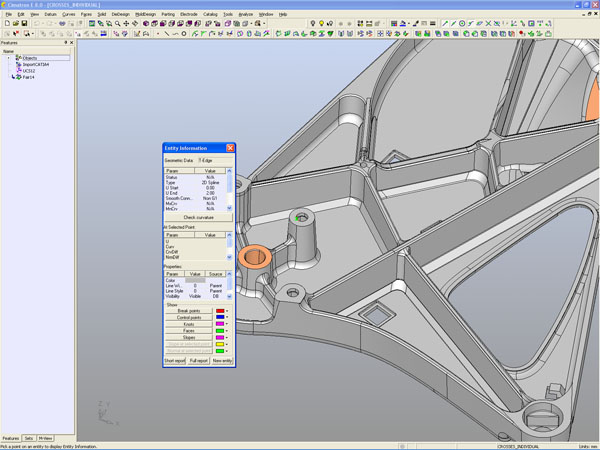

Muchas veces, sobre todo al importar una pieza que nos envía nuestro cliente con prisas de turno, ("total, son unos cuantos agujeros los que has de taladrar y dos planeados... date prisa...") nos encontramos con problemas a la hora de obtener y encontrar dichos centros de manera rápida y sencilla. Ni los arcos son arcos ni los cilindros son superficies cilíndricas reconocibles ni nada de nada. Sale algo como que son NURBS o SPLINES.... el caso es que yo veo que es un arco o un círculo pero tengo que dibujar un circulo para poder sacar un plano de taller o que el sistema me reconozca los taladros para la opción automática.
Es uno de los problemas más comunes con piezas que llegan de otros sistemas debido a que los programas de intercambio son los que son en muchos de ellos, y únicamente transmiten nurbs y splines. En fin... menos mal que con Cimatron podemos arreglar algo...

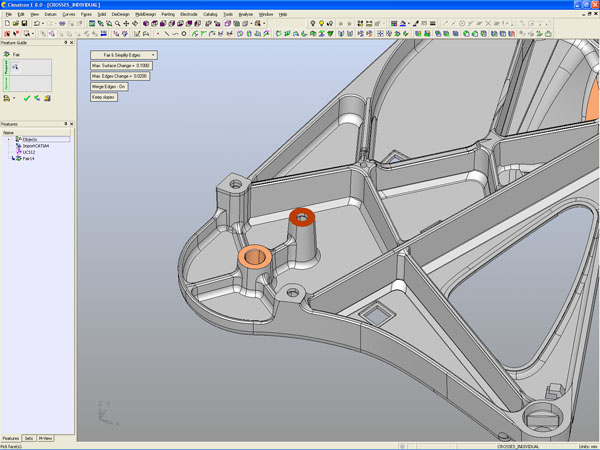

El truco está en utilizar la función "CARA/MODIFICAR/SUAVIZAR" caras y simplificar perfiles, o unicamente esta última si lo que queremos es simplificar los bordes de definición, con lo que Cimatron modifica, en funcion de la tolerancia, las curvas, volviendo a aparecer arcos y líneas reconocibles como tal.
De esta forma son reconocibles, tanto para la generación de planos o funciones de mecanizado automáticas arcos, círculos, líneas, superficies planas, cilíndricas y desarrollables como tales.
