Cómo verificar un objeto y sus componentes

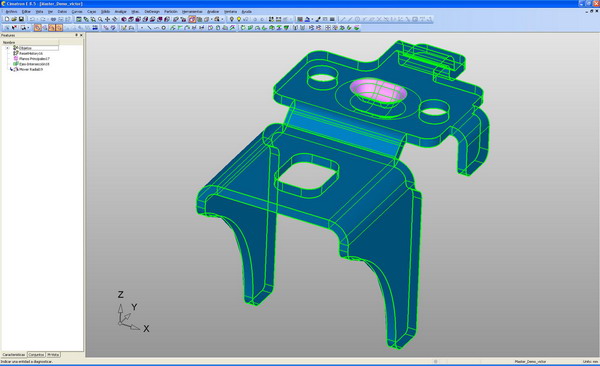

Cuando hemos acabado de crear un objeto, o nos ha venido exportado de otro sistema de cad/cam, para poder verificarlo, saber si esta correcto o tiene algun defecto, lo que debemos hacer es Analizar el objeto.
El el menu de Analizar, dentro de la orden Informacion de Entidad, seleccionando el filtro de Objeto, seleccionaremos la geometría y entonces nos saldra un menu flotante con la información y diferentes parámetros.

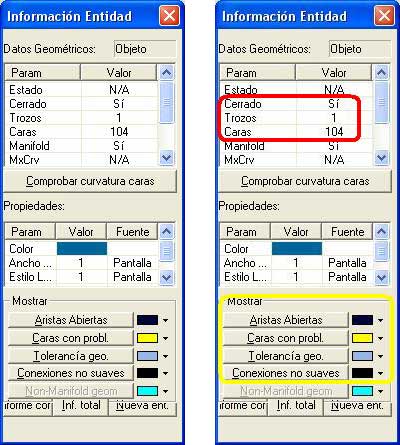

En el menú flotante, aparece información de si el objeto está cerrado o no, y en la zona inferior del menu tenemos la opcion de Mostar, en la cual aparecen unas pestañas con un color a escoger, en la cual podemos ver desde si hay Aristas abiertas en el objeto, si hay cara problematicas ( para poder rehacerlas o modificarlas ), si alguna entidad excede las tolerancias geometriazas o incluso si tenemos conexiones no suaves.
