Fikus Visualcam para la serie CUT de GF Machining Solutions

La mejor opción para obtener los máximos beneficios de las nuevas máquinas GF Machining Solutions CUT

Fikus Visualcam dispone de un auxiliar de programación, QuickWire, desarrollado y probado junto con el fabricante de la máquina. Por ello no es necesaria ninguna configuración. Sólo postprocesar y obtener el programa de CNC para ser utilizado en la máquina.

Los principales beneficios que proporciona Fikus al usuario de una nueva máquina Cut20:

  • Reducir el tiempo de programación y esfuerzos y utilizando el Quickwire y el proceso lógico paso a paso para la producción de los cortes necesarios.
  • Facilitar la construcción de geometría y definición de la pieza utilizando las potentes funciones de CAD incluidas.
  • Generar los programas en el ordenador utilizando las mismas tablas tecnológicas que en la máquina.
  • Beneficiese de los más avanzados algoritmos de cálculo de trayectorias en cortes de 2X y 4X.
Interfaz gráfica

Programación en sólo 4 pasos

Sólo 4 pasos son necesarios para completar el proceso de la programación de la máquina:

Paso 1

Simplemente cree el archivo tecnológico TEC sobre la máquina. Una función dedicada en el asistente de Fikus Quick Wire leerá el archivo TEC para obtener las condiciones de corte exactas y así poder reproducir completamente las condiciones de corte así como los parámetros de corte utilizados como el tipo de hilo, diámetro del hilo, el número de corte y las compensaciones del mismo.

selección archivos TEC

Paso 2

Visualice y compruebe los valores de compensación asi como lor registros de condiciones de corte para cada corte.

parámetros de corte

Paso 3

Defina un valor de remanente, si es necesario, y Fikus propondrá la mejor estrategia para cortar la pieza en función del número total de cortes y el tipo de pieza (punzón / cavidad). La secuencia de corte para optimizar el número de cortes y la combinación de direcciones de cada proceso automáticamente.

secuencia de cortes

Paso 4

Defina la dirección principal de corte así como otros parámetros para que se ajusten completamente a sus preferencias de trabajo. Los valores se mantendrán para futuros trabajos.

parámetros tecnológicos

Una vez realizado este paso, Fikus creará automáticamente los procesos (completamente editable por el usuario). Simplemente calcule y postprocese y podrá enviar el código-g a la máquina AgieCharmilles CUT.

Una de las principales ventajas de Fikus es prevenir la entrada del hilo en arcos más pequeños que éste automáticamente (función control de colisiones). Por otra parte, el postprocesador creará automáticamente una cabecera en el archivo ISO con los los valores de compensació;n para cada corte para que no sea necesario introducir ninguna modificación ni edición a pié de máquina.

Interfaces de datos

Fikus incorpora traductores que pueden leer archivos de otros sistemas CAD en los siguientes formatos: IGES, DWG, DXF, SolidWorks, Cimatron E, HPGL, Iso y archivos de mapa de bits.

FikusVisualCAM para Hilo. La mejor opción en el mercado para obtener el máximo beneficio de las máquinas de la nueva marca AgieCharmilles CUT20 y CUT30.

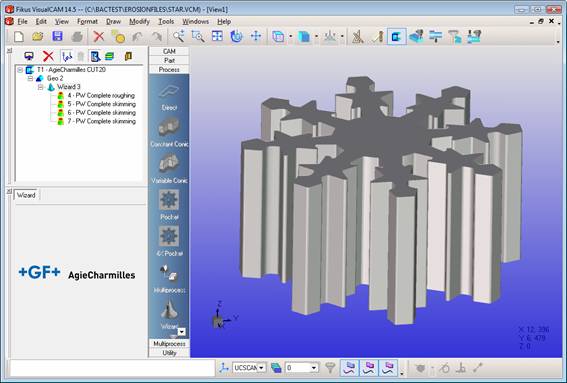

visualización pieza

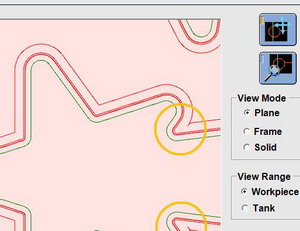

Recorrido no corregido

Recorrido no corregido que dará un problema en la máquina

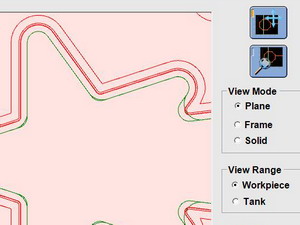

Recorrido corregido

Recorrido corregido por Fikus
