Mecanizado de superficies complejas con Fikus Visualcam
El módulo de mecanizado de Fresa 3D abre un sin fin de posibilidades para mecanizar modelos basados en superficies complejas. Fikus Visualcam incorpora un módulo para cálculo de trayectorias de fresado en 3D a partir de superficies o triangulaciones (STL) complejas, incorporando todas las funciones y opciones para realizar todo el trabajo, desde el desbaste, pasando por el acabado y hasta los retoques finales. Analizamos a continuación las principales características de este nuevo módulo.
Principales beneficios
- Tecnología vanguardista y basada en componentes probados
- Facilidad de uso y aprendizaje
- Incorporación completa y transparente en el entorno integrado de Fikus
- Solución completa para mecanizado 3D
- Múltiples opciones para control de los parámetros de mecanizado
- Coste reducido
Características generales
- Tipos de procesos: Desbaste, redesbaste de zonas zonas residuales, acabado, reacabado de zonas, bitangencias (penciling), mecanizado de zonas planas, proyección de curvas
- Tipos de herramientas: Esféricas, Planas, Tóricas, Cónicas y herramientas en "T" (con control de colisiones en negativos)
- Control de colisiones con el cabezal y el portapinzas
- Control de colisiones con elementos adicionales de la mçaquina
- Control del punto de inicio
- Control de la zona a mecanizar mediante contornos o mediante la silueta de la pieza, con opciones para mecanizar dentro, fuera, a punto de contacto o sobre el contorno.
- Control de entradas y salidas
- Control de colisiones con pieza y elementos adicionales, con opciones para los movimientos de unión entre zonas y las partes de la herramienta a considerar

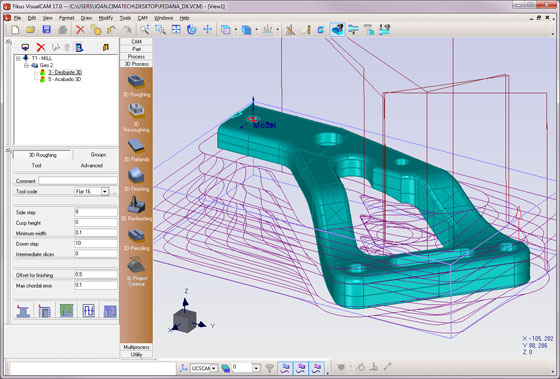

Evitando colisiones con un elemento
Desbastes
- Opciones de rampa: helicoidal, zig-zag, recta, automática
- Opciones de definición del material: por caja min/max, por contorno
- Mecanizado de punzones o cajeras abiertas desde el exterior con optimización de tiempo y carga de herramienta
- Esquinas suaves y uniones en forma de "S"
- Posibilidad de realizar pasadas intermedias entre niveles
- Desbaste de zonas residuales teniendo en cuenta la herramienta anterior y el material sobrante
- Detección y mecanizado de zonas planas

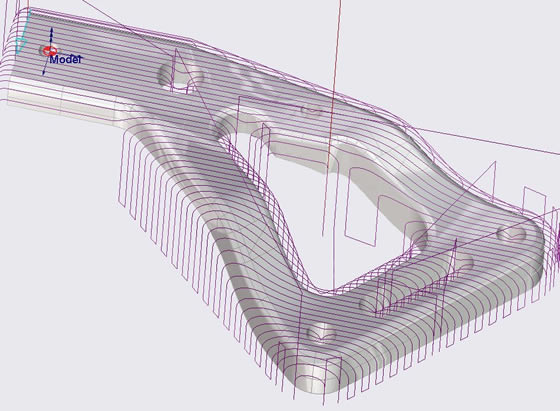

Desbaste adaptativo

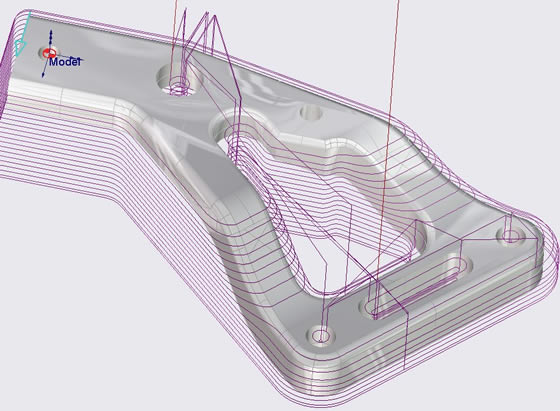

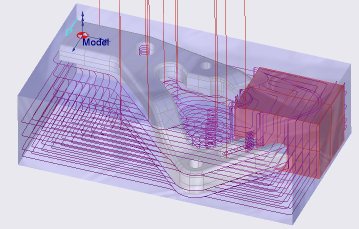

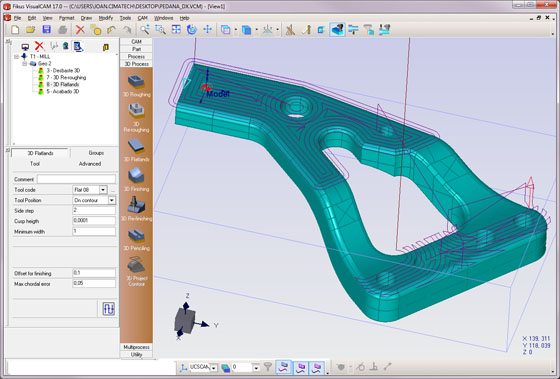

Desbaste de zonas planas

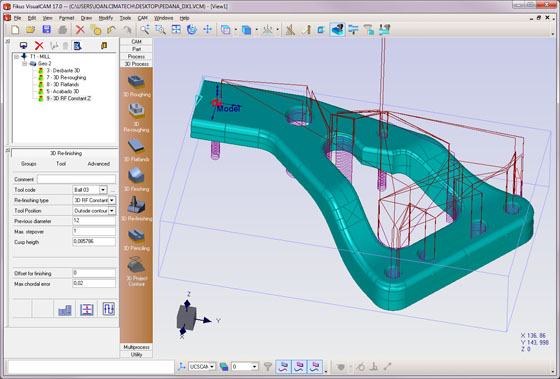

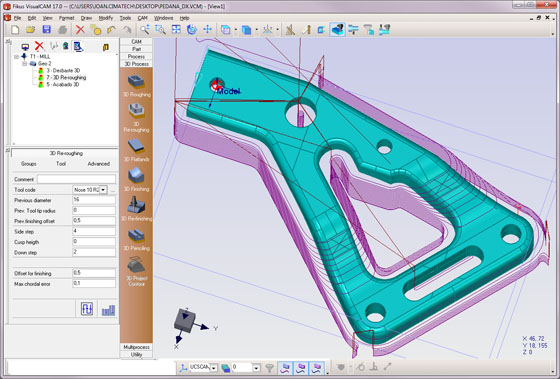

Redesbaste de zonas residuales
Acabados
- Acabado de superficies por pasadas paralelas con opciones de optimización
- Acabado de superficies por Z constante

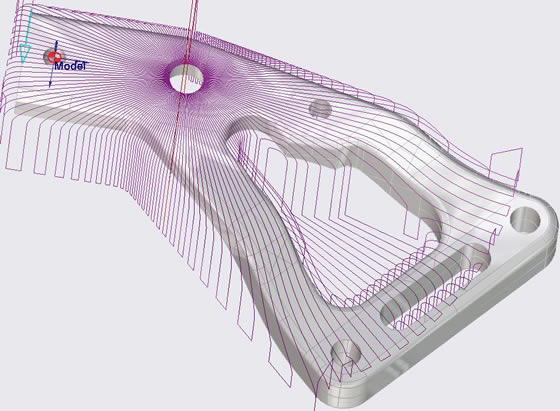

- Acabado de superficies radial o espiral
- Acabado de superficies por cresta constante con posibilidad de definir si el mecanizado ha de ser de fuera hacia adentro, de dentro hacia fuera, o estándar
- Opción de pasada constante o adaptativa en corte paralelo para mantener constante la cresta en las paredes verticales o inclinadas.

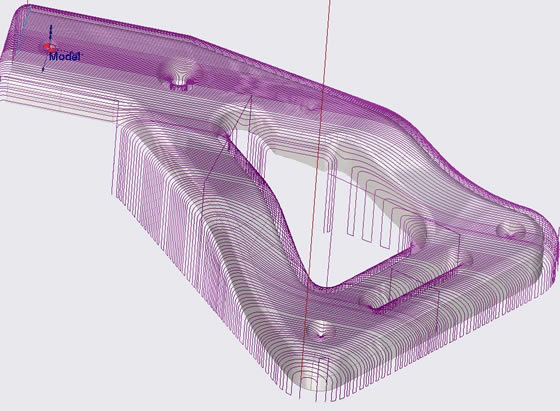

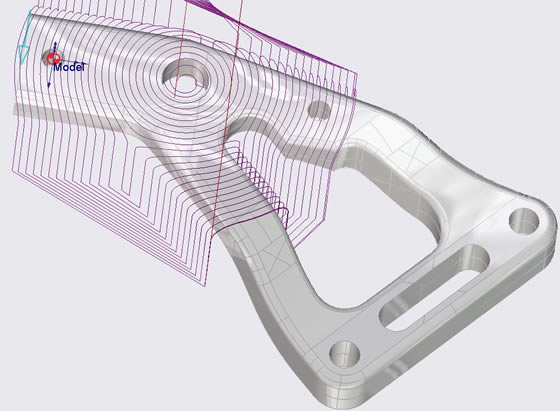

Acabado paralelo con pasadas constantes
Acabado paralelo con pasadas adaptativas
Acabado por Z constante
Acabado en espiral
Acabado radial

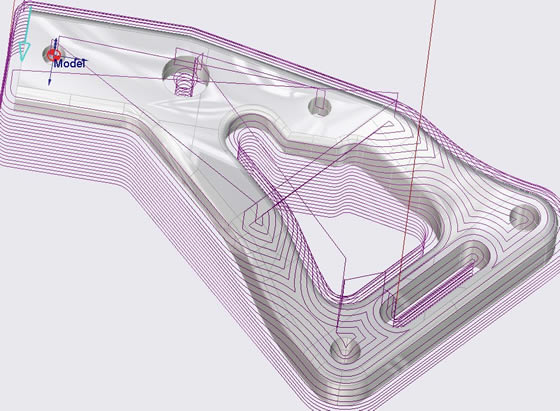

Acabado por cresta constante
Acabado avanzado
- Acabado de zonas donde la herramienta anterior no ha podido entrar, utilizando estrategias de acabado en zig-zag, por Z constante, cresta constante, espiral o radial
- Bitangencias (penciling) o mecanizado de radios
- Proyección de curvas sobre superficies
Reacabado de zonas residuales

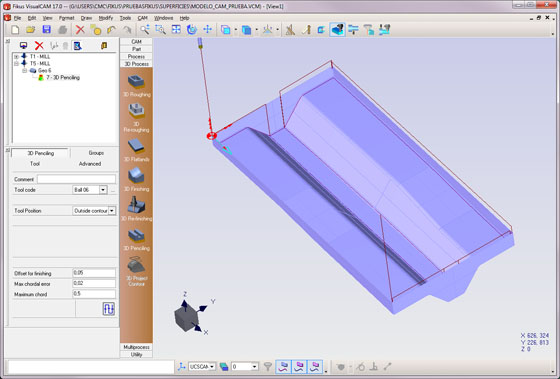

Bitangencias
