AutoFix

Nueva estrategia automática de corte de remanente

AutoFix es una nueva estrategia en el corte de matrices o punzones. Sustituye al corte de remanente convencional y aporta como gran ventaja que, a diferencia de éste, no requiere la supervisión del operario.

La forma convencional de corte con hilo requiere dejar sin cortar una pequeña porción de la pieza para que ésta quede sujeta durante los cortes. A esta pequeña porción se le denomina remanente o cuello y requiere su corte posterior con la máquina de hilo, para lo que era necesaria la intervención del operario.

Funcionamiento de AutoFix

Con AutoFix, la pieza cortada queda sujeta por una pequeña porción de material con forma triangular, rectangular o combinada que, una vez completado el corte o los cortes, nos permite separar fácilmente la pieza con un pequeño golpe.

Funcionalidad disponible en los Asistentes de Hilo

Metalcam en su empeño de poder ofrecer la mejor solución a sus clientes ha desarrollado la función Autofix para cavidades y punzones. Una vez introducido un valor de remanente el cliente podrá de elegir entre diferentes opciones de Autofix.

La opción Autofix Triangular permite al usuario sujetar la pieza por una pequeña porción triangular de material en vez de la sujeción convencional. Además le permitirá poder elegir entre una sujeción superior o inferior.

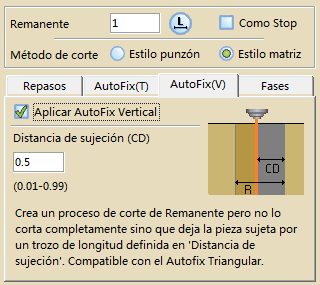

Por otro lado, con Autofix Vertical el usuario podrá crear un corte de remanente con una distancia inferior a la de la distancia del remanente principal.

Las opciones de Autofix Triangular o Vertical están disponibles tanto en cavidades cómo en punzones y pueden ser combinadas en el caso de punzones.

Autofix-Triangular

Autofix-Triangular

Autofix-Vertical

Autofix-Vertical

Usos habituales: Matricería

En el caso de matricería es muy común que la pieza sea sujetada por una porción triangular superior o inferior dependiendo de la finalidad de la pieza. Después de extraer el retal mediante un golpe, habrá una parte de la matriz que esté completamente acabada coincidiendo con la zona de corte o vida de la matriz.

Como ejemplo ilustrativo se muestra una situación donde la geometría sobre la que se desea aplicar el proceso de destrucción 4 ejes está formada por un polígono regular de 5 lados (pentágono) en su parte superior y un círculo en la parte inferior.

Autofix-Triangular

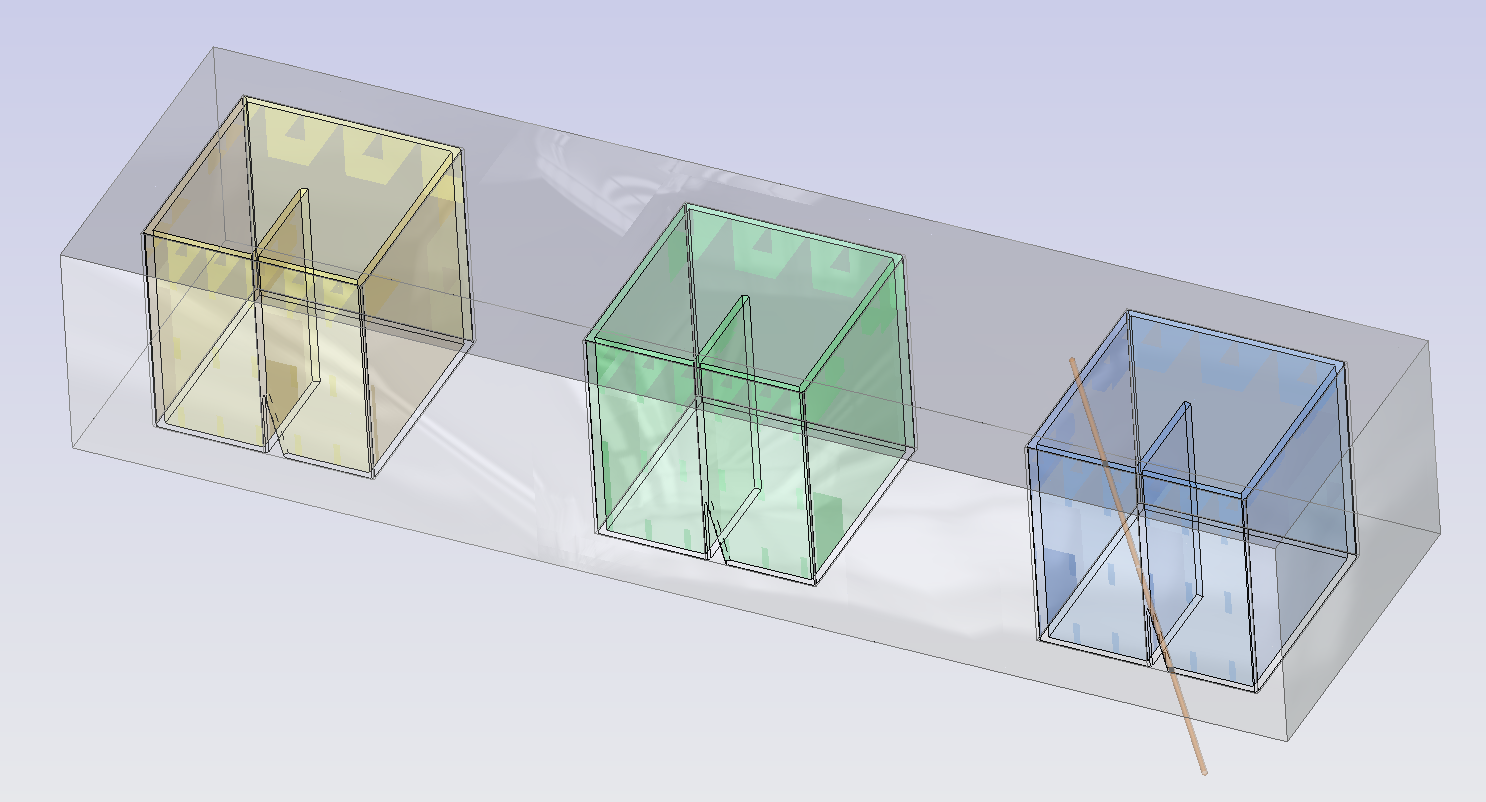

La imagen muestra la simulación de tres matrices donde se aprecia un desbaste hasta el remanente con Autofix Triangular Inferior
