Freature Recognition

Fikus incorpora reconocimiento automático de zonas a mecanizar con hilo

La función "Feature Recognition" ahorra al usuario el tiempo necesario para seleccionar manualmente geometrías a cortar mediante electroerosión por hilo. Con esta función, sólo es necesario abrir la pieza 3D y, al crear el nuevo trazado de máquina, Fikus es capaz de reconocer automáticamente todos los elementos que se pueden cortar. La tecnología de corte idónea es aplicada utilizando el asistente de tecnología de Fikus.

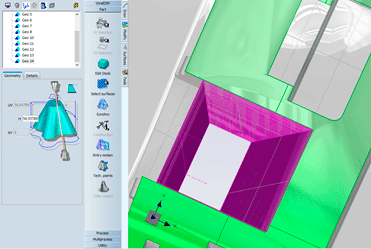

Fikus visualcam analiza el modelo 3D y reconoce todos los elementos que pueden ser cortados mediante electroerosión por hilo. Entre los elementos que es capaz de reconocer Fikus se incluyen cilindros, ángulos de concidad constante y variable, geometrías 4X y los elementos de matrices de corte. Todo el movimiento de la máquina puede ser generado de forma completamente automática por Fikus. Las geometrías generadas pueden también ser agrupadas y asociadas de forma automática para aplicarles tecnologías de corte al conjunto en un solo paso.

Tecnologías aplicables a los elementos reconocidos autmáticamente

  • Funciones para generar y modificar geometrías alámbricas.
  • Extración de controno y manipulación de superficies.
  • Creación de engranajes, textos y acotación de geometría.
  • Barra de edición rápida para mover, copiar, escalar y modificiar geometría.
Feature recognition

Mira lo que Fikus puede hacer

Fikus Hilo con Feature Recognition
