Trucos para un trabajo eficiente

Truco de programación de Fikus

¿Cómo centrar una geometría rápidamente sobre un centro?

Este truco propone al usuario el uso de la función Centrar geometría cuando no se muestre la geometría en la pantalla.

Cuando abrimos un fichero dxf y la geometría me aparece en cotas X 5000 por tanto fuera de límites de la pantalla. ¿Cómo podemos centrarlas sobre el UCS rápidamente?

Lo único que debemos hacer es usar la función de usuario “centrar geometría”, lo que conseguiremos es que el programa nos centrara toda la geometrías sobre el ucs del modelo.

El proceso es el siguiente:

  • Las cotas del centro geométrico de la pieza está en X 5000.
  • Seleccionamos en la pestaña Herramientas, Funciones de usuario/ Centrar geometría.
  • El centro geométrico de la pieza y el ucs del modelo serán el mismo.

Los beneficios de este truco es la visualización y el movimiento de la geometría al ucs del modelo de una forma rápida, aunque la geometría se encuentre muy lejana al propio UCS.

fichero centrado fuera de pantalla

Cotas 5.000 en DFX

función centrar geometría

Función Centrar Geometría

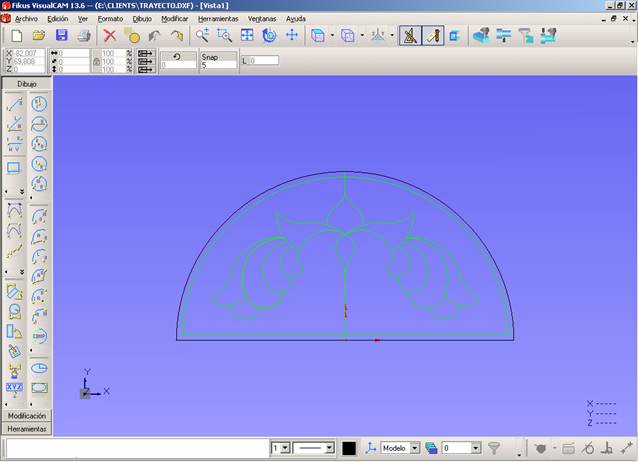

el sistema centra la geometría

Geometría centrada
