Truco de programación de Fikus

Contornos XY y UV con diferfente número de elementos

Cuando nos disponemos a realizar los diferentes cortes de figuras mediante WEDM y hemos seleccionado los contornos XY y UV nos encontramos muchas veces con que las correspondencias entre los contornos, al no tener el mismo número de elementos, no son correctas.

discordancias al seleccionar contornos

Para corregirlo entraremos en la función “Sincro” y seleccionaremos todas las rectas de las dos geometrías, en este caso sin seleccionar los arcos y activaremos la opción de “corresponder uno a uno”.

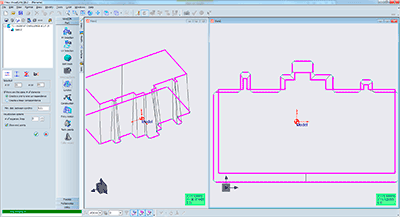

selección elementos uno a uno

De este modo el sistema genera solo las correspondencias entre los elementos seleccionados, quedando la construcción de la pieza tal y como deseamos.

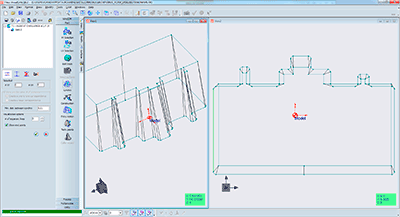

geometría validada

Esperamos que este “truco” les sirva para poder hacer más fácil y agradable su tarea de programación con Fikus.

Truco por Joan Ginabreda

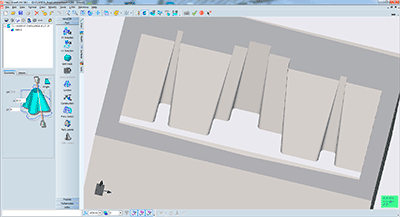

pieza final
