Truco de Fikus Hilo
Uso de la función "Feature Recognition" para simpificar los cortes
Cuando nos disponemos a realizar los diferentes cortes de figuras mediante WEDM sabemos que nos espera la ardua terea de preparar y seleccionar los diferentes contornos de todas las figuras a cortar.
A partir de la versión 18.1 Fikus dispone de una herramienta que nos permite simplificar esta operación de manera automática llamada “Feature Recognition”.
![pantalla](feature-recognition-para-simpificar-cortes/pantalla1.png)
Para ejecutarla solo deberemos seleccionar la opción en el momento de crear la trayectoria de Hilo.
![opcion Feature](feature-recognition-para-simpificar-cortes/opcionFeature.png)

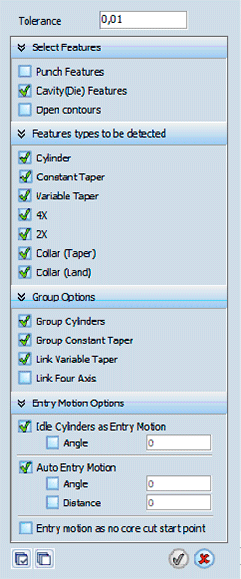

A continuación nos aparecerá una nueva ventana donde podremos seleccionar las opciones deseadas.
Entre las opciones a seleccionar tendremos:
- Selección de punzones, cavidades y contornos abiertos
- Cónicos constantes o variables en 2 y 4 ejes
- Detección automática de tipo de collar
- Agrupar según tipo de geometría / conicidad
- Selección automática de puntos de inicio
El siguiente paso será la selección de la geometría y aplicar (selección normal mediante mouse y aceptar o bien pulsando el botón de la izquierda de la ventana que mostramos a la derecha).
![menu](feature-recognition-para-simpificar-cortes/menu.png)
El sistema detectará las zonas que se pueden cortar con la tecnología de erosion por hilo y generará tantas geometrías como sea necesario.
A partir de aquí ya podremos aplicar el wizard correspondiente para poder generar el programa de CNC correspondiente.

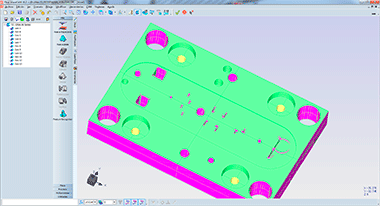

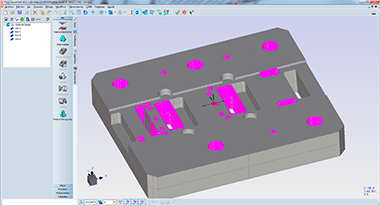

A continuación podemos ver algunas imágenes de piezas más complejas.
Esperamos que este “truco” les sirva para poder hacer más fácil y agradable su tarea de programación con fikus.
Truco por Joan Ginabreda
![deteccion automática](feature-recognition-para-simpificar-cortes/pantalla2.png)
![mecanizado complejo 1](feature-recognition-para-simpificar-cortes/complejo1.png)
![mecanizado complejo 2](feature-recognition-para-simpificar-cortes/complejo2.png)
