Truco de programación de Fikus

¿Dónde está la geometría? (En Autocad sí la veo...)

¿Cuántas veces nos hemos hecho esta pregunta? Me imagino que, si no todos, la mayoría de vosotros que trabajáis con ficheros ".DXF" o ".DWG" en Fikus os la habréis hecho alguna vez.

Al principio, nos extraña. A la tercera vez que abrimos el fichero y hacemos zoom, nos mosquea. Y ya a la quinta o sexta nos desesperamos.

Este problema de gestión de ficheros tiene una solución rápida que ahora veremos, pero primero vamos a ver qué lo causa:

En Autocad, cuando nuestros clientes o proveedores trabajan con él, se suele tener la costumbre de no prestar atención al origen de pieza, por lo que el plano que estamos haciendo puede estar centrado en el origen o desplazado en X e Y un valor indeterminado. También es habitual dibujar más de un plano de pieza en el mismo fichero y posteriormente, cuando nos mandan la geometría, borrar todo lo demás y dejar sólo el plano que nos interesa, pudiendo quedar líneas o puntos sueltos sin borrar por todo el área gráfica del fichero.

Este problema de gestión de ficheros tiene una solución rápida que ahora veremos, pero primero vamos a ver qué lo causa:

complemento

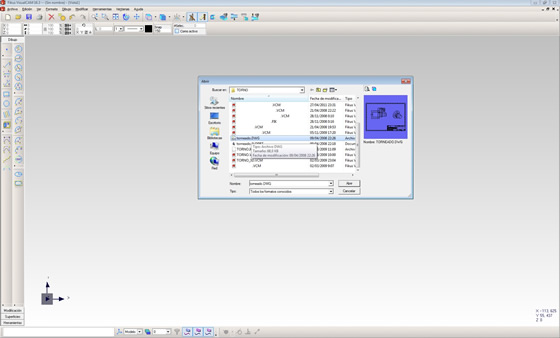

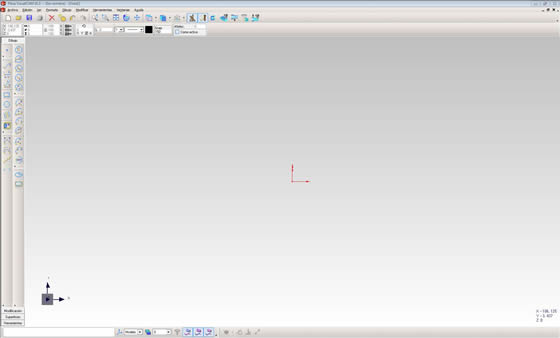

En cualquiera de estos casos, al hacer "zoom todo", Fikus intenta meter en el área gráfica todas las entidades del fichero, por lo que al alejarse tanto, las entidades quedan muy pequeñas y no las podemos apreciar, o incluso pueden quedar fuera del área gráfica de Fikus, por lo que es imposible encontrarlas.

complemento

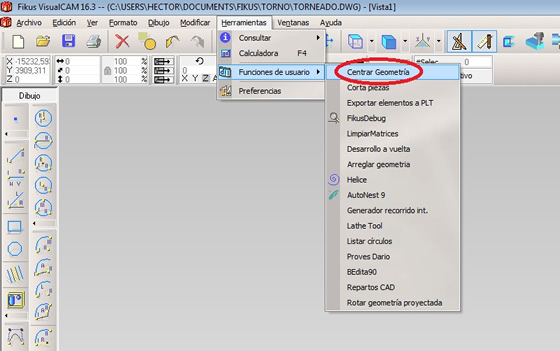

En Fikus, la solución es tan sencilla como aplicar la función de usuario "CENTRAR GEOMETRÍA", que hará que nuestras entidades se desplacen al origen y así podamos trabajar con ellas sin problema.

complemento

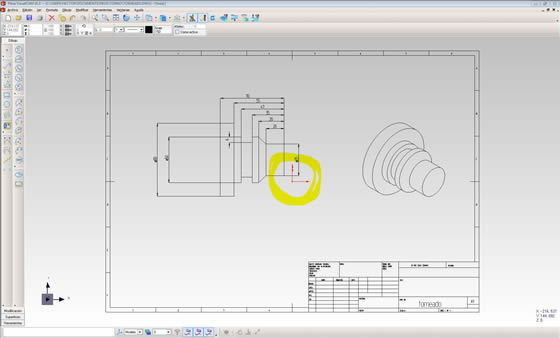

Y ahora el resultado que queríamos:
