10 veces más rápida que cualquier otra solución de modelado 3D del mercado

ANSYS SpaceClaim es la plataforma más rápida para trabajar con geometrías, tanto para diseñar una pieza como preparar y reparar un modelo para otros trabajos o para hacer la ingeniería inversa de un fichero STL. La versión 2016 de SpaceClaim es 10 veces más rápida que cualquier otra solución de modelado 3D del mercado.

Mayor eficiencia

Son muchas las novedades de SpaceClaim en la versión de 2016 y permitirán a sus usuarios entregar sus trabajos en mucho menor tiempo con mejoras en la velocidad de la mayoría de las funciones de SpaceClaim. Las nuevas herramientas para la creación y edición rápida de geometrías y las mejoras en la importación y edición de ficheros agilizan sensiblemente el trabajo y permiten a sus usuarios incrementar su eficiencia a lo largo de todo el proceso productivo.

función shrinkwrap

Múltiples características mejoradas

  • 60% de reducción del tiempo de arranque.
  • Entre 10 y 50 veces más rápido cargar y salvar grandes ficheros.
  • Hasta 200 veces más rápidas algunas herramientas como "Grabar".
  • Mejoras en importación de ficheros como ECAD (Cadence, GDSII, OBD++, etc.), Sketchup 2015, Solidworks 2015, Creo 3.0, ST7, Catia V6.
  • Soporte gráfico para DirectX11 y OpenGL.
  • Nuevos lenguajes disponibles: ruso, holandés y húngaro.

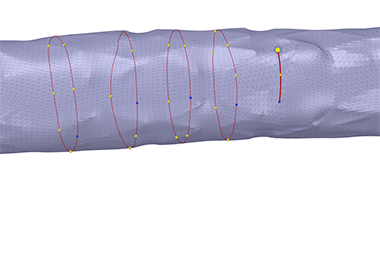

funcion stent

Mejoras en diseño

  • Disponible conexión en vivo con Keyshot para actualizar fácilmente ediciones de un modelo en Keyshot sin necesidad de rediseñar la escena de renderizado.
  • Especialmente interesante nueva función para marcar grupos para bloquear o monitorizar cotas, asi como la nueva opción scripting que saldrá en Beta.
  • Adicionalmente se introducen mejoras como: previsualización de parches de unión, así como la interactividad en las funciones de copiar, ajustar, arrastrar y curvar.
  • Capacidad para plegar puntos.

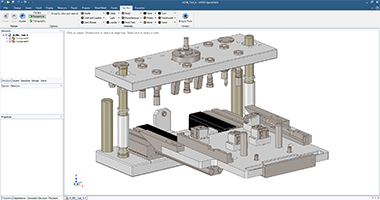

función livelinking

Nueva función de ingeniería inversa

La nueva función de tratamiento de superficies permite a los usuarios de ANSYS SpaceClaim realizar ingeniería inversa en superficies complicadas de forma muy sencilla y rápida mediante el ajuste de suerficies a modelos de facetas. Los usuarios pueden definir directamente los contornos de los parches y conectar de forma simple parches adyacentes, crear parches de 3 y 4 caras, abovedados y periódicos; y pueden aplicar directamente la función de suavizado automático.

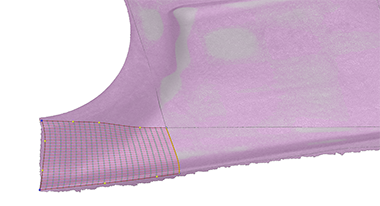

panel

Mejoras en impresión 3D

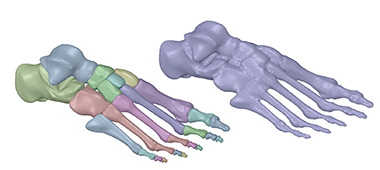

Otra importante nueva función es Shrinkwrap (plegar y contraer) para impresión 3D que hace más fácil y rápido la reparación de geometrías STL y crear ficheros poligonales estancos de geometrías complicadas.

  • Importación de ficheros PLY e importación/exportación de ficheros VRML.
  • Sensibilidad mejorada de la función de detección de grosores y mejorada la función Autoreparación (autofix) para ángulos sobre-conectados.
  • Los usuarios dispondrán de una velocidad mejorada entre el 50 y el 100% en casi todas las funciones de impresión 3D.

SpaceClaim Engineer, por su facilidad de uso, permite a las empresas reducir su estructura de forma que los ingenieros puedan manipular y crear precisos modelos 3D.

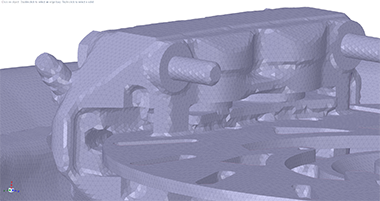

función shrinkwrap

Mejoras en fabricación

  • Mejoras en la función de "convertir perfil" de torno, como manejo de protuberancias; también se ha mejorado la configuración de orientación y la velocidad de avance.
  • Mejoras también en "tabla de curvas", en importación y exportación de los ficheros de inspección QIF y en exportación de SAT PMI.
  • Nuevas herramientas de chapa, como la función para bridas, la función de crear/desplegar esquinas estancas, crear/desplegar formas complejas.

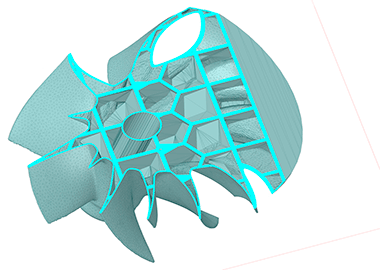

función impeller

Mejoras en simulación

  • Función de extracción de geometrías para sub-modelado
  • Mejoras en la función "Grabar", como grabación tolerante, soporte para intersección de vigas, superficies y bordes y aumento del número de objetos.
  • Ampliada la capacidad de la herramienta de selección avanzada para vigas, superficies medias por tipo de perfil y grosor.
  • Las herramientas de reparación han sido mejoradas para incluir aristas partidas y aristas pequeñas de superficies.
  • Se ha añadido una librería para vigas estándar de secciones en X.
  • Nueva función de soldadura para asegurar que la malla incluye todas las secciones soldadas.
  • Nueva función para partir cadenas de redondeos.
soldadura

Mira lo que SpaceClaim puede hacer

Un vistazo a la función "Shrinkwrap" (plegar y contraer)
