Más rápido y eficiente que nunca

Cientos de nuevas características y mejoras

Cimatron® 15 presenta cientos de nuevas y mejoradas funciones, que acortan los tiempos de programación, reduciendo de esta forma los costes. Se ha añadido una nueva aplicación de Torno/Fresa a Cimatron NC que permite programar sobre el mismo entorno de trabajo. Además, incluye nuevas funciones para diseñar más rápido, mejorar la calidad de fabricación y optimizar los diseños, utilizando las nuevas herramientas de refrigeración automatizada y análisis.

Nueva aplicación de Torno/Fresa

Se han añadido a Cimatron nuevas funciones de Torno/Fresa para un mecanizado más rápido y con mayor calidad superficial. El torno con Cimatron tiene una funcionalidad completa con aplicaciones de Desbaste, Desbastes de alto rendimiento(Voluturn), contorneados, roscados, taladrados y mandrinados.

La aplicación está totalmente integrada dentro del entorno de Cimatron CAM, permitiendo una programación sencilla, simulación de máquina y postprocesado de todo el proceso NC - Fresado, Taladrado y Torneado.

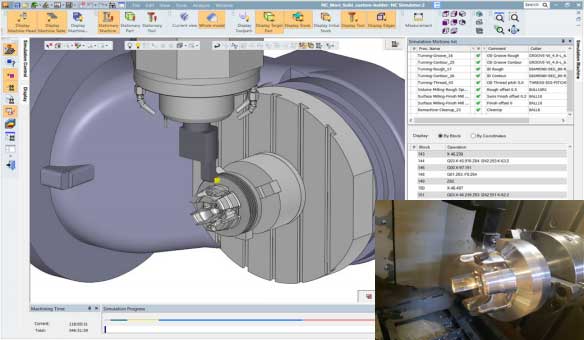

nueva aplicación torno-fresa

Nueva aplicación de Torno/Fresa integrada completamente en el entorno CAM de Cimatron

Nuevas y mejoradas funciones de 5 - Ejes

  • Desbaste optimizado y automatizado para múltiples direcciones con un arranque de material máximo con un tiempo mínimo de mecanizado desde las direcciones óptimas seleccionadas.
  • Si lo desea el usuario, cálculo automático de desbastes complejos.
  • Remecanizado guiado multieje – El sistema calcula las direcciones optimizadas para los movimientos de remecanizado, teniendo en cuenta la forma de la herramienta y el portaherramienta para evitar potenciales colisiones.
  • Nuevo desbarbado automático en 3, 4 o 5 ejes - La trayectoria considerará los límites de la máquina y el portaherramientas para crear una trayectoria libre de colisiones.
acabado superficial geodésico 3d en 3 ejes

Trayectoria en paso 3D Geodésico en 3 ejes sobre una cavidad de un molde, sin reentradas, para conseguir la mayor calidad superficial posible sin marcas de entradas y salidas.

Mecanizado rápido con herramientas de 3 radios y AFC mejorado

  • Control automático de avances (AFC) en desbastes – con trayectorias más suaves y seguras, tiempo de mecanizado menor y menos cambios drásticos sobre el cabezal y ejes de la máquina.
  • Herramientas de segmento circular en acabados – Htas. de barril, lente, oval y ahora herramientas de segmentos circulares de 3 radios.
  • Trayectoria totalmente redondeada en desbastes, acabados y operaciones de remecanizado - con movimientos de máquina más suaves, menos vibraciones y mayor vida útil de herramienta.
acabado utillaje con herramienta circular

Imagen de acabado de utillaje usando una herramienta de sección circular de diámetro 20mm, el tiempo de mecanizado se vió reducido un 10%

Otras funciones nuevas y mejoradas para herramientas NC

  • Control y predictibilidad del porta y el mango
  • Nuevo proceso de utilidad que permite definir y guardar comandos como "abrir puerta", "mover a ", etc..
  • Opciones adicionales de refrigerante.
  • Acabado por 4 ángulos límites. Pueden utilizarse para excluir una zona horizontal plana completa o cuando se utilicen herramientas de segmento circular.
  • Compensación de herramienta 3D en acabados, que permite modificar la compensación de herramienta en el control de máquina sin necesidad de crear un nuevo programa.

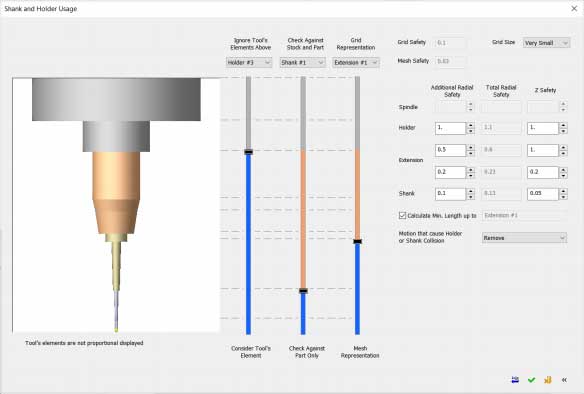

cuadro de diálogo mago-porta

Un nuevo diálogo para el mango y portaherramientas permite un mayor control al usuario

Diseño de canales de refrigeración

La aplicación de refrigeración se ha mejorado drásticamente en esta versión. Combina las opciones de refrigeración tradicionales con las nuevas opciones por conformado para un diseño más eficiente, con menor tiempo de ciclo de inyección y mejor calidad de las piezas.

Diseño de refrigeración por conformado

Con la nueva versión, cualquier moldista será capaz de generar canales de refrigeración por conformado con herramientas sencillas y automatizadas en sólo unos minutos y disfrutar de las ventajas de este tipo de canales.

Nuevas herramientas de análisis para la refrigeración por conformado, como Análisis de pendiente o Análisis de distancia y optimización.

Una licencia autónoma de refrigeración por conformado, con todas las herramientas necesarias para completar el diseño, está disponible para moldistas que usen otro software para diseño de moldes.

Diseño de refrigeración tradicional

Nuevo análisis de canales de refrigeración extremadamente rápido para comprobación de la eficiencia de refrigeración basado en la distancia entre las caras refrigeradas y los canales de refrigeración.

También es nueva la función para etiquetado de refrigeración que permite añadir fácilmente etiquetas a cada canal, ahorrando tiempo y evitando errores.

Refrigeración por condormado automática

Canal de refrigeración por conformado generado automáticamente.
