Más precisión midiendo entre las operaciones de fresado
El nuevo proceso de medición IPM de Cimatron permite realizar mediciones y comprobaciones en el trascurso de las operaciones de fresado, pudiéndose programar diferentes ciclos de medida en función de la geometría o las necesidades del usuario, de forma intuitiva y visual. Este nuevo sistema de medición durante el proceso de fresado evita los errores y contribuye a mejorar la calidad y rentabilidad en las operaciones de mecanizado.

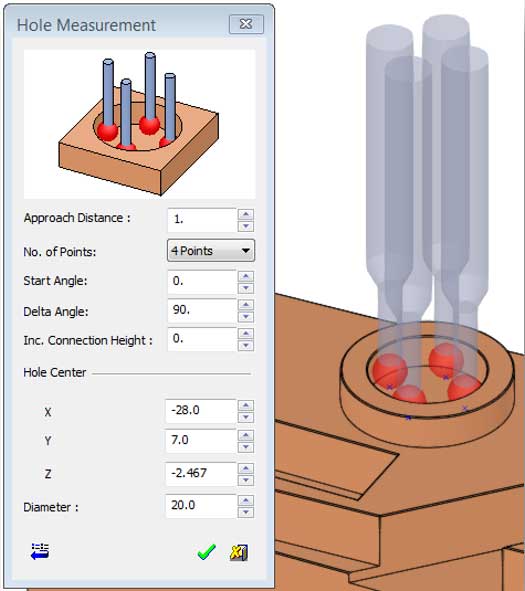

El nuevo sistema de medición IPM permite programar mediciones sucesivas tras las diferentes operaciones de fresado, con parámetros de medición diferenciados para los distintos elementos geométricos, como puntos, ranuras, esquinas, intersecciones, hoyos, superficies planas, cavidades, etc. Cada una de estas mediciones puede parametrizarse al contar con cuadros de diálogo específicos donde el usuario puede seleccionar los diferentes valores.
El usuario puede programar las acciones tras cada medición, como cambiar el origen, modificar la compensación de la herramienta, establecer las variables o establecer una parada y un informe, o bien repetir la medición. Estas opciones nos permiten ajustar el diámetro o la longitud de la herramienta, ajustar el cero-pieza o definir un número a partir del cual mecanizar, almacenar los resultados como variables de control para ser usadas posteriormente y un largo etcétera de posibilidades.

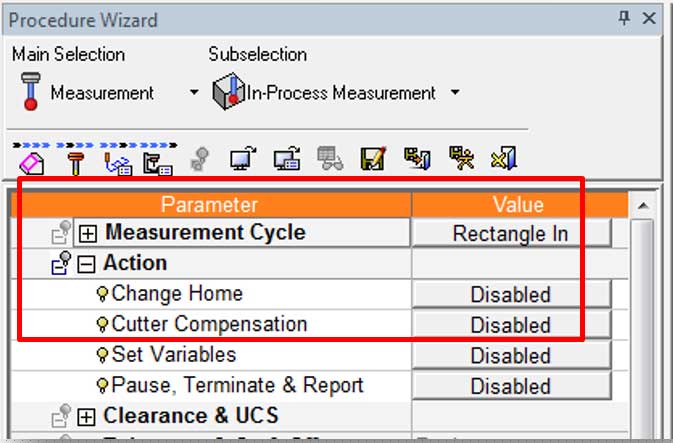

Las opciones de programación de IPM
El nuevo sistema de medición IPM ofrece múltiples opciones de personalización de las operaciones de medición.
Parámetros de ciclo
- Cuadros de diálogo personalizados para cada ciclo
- Valores recuperables desde la geometría
- Valores modificables manualmente
Cambiar el origen
- Ajuste del cero-pieza antes de mecanizar
- Selección del número de "inicio" de la programación
- X/Y/Z - Ángulo conforme al ciclo de IPM
Compensación de herramienta
- Ajuste del diámetro o longitud de la herramienta
- Selección de herramientas desde tabla de herramientas
- Radios/longitud según ciclo de IPM
Establecer las variables de acción
- Biblioteca de resultados para reutilización posterior
- Cambios en el contenido según ciclo de IPM
- Parámetros configurables
Pausa, Terminar, Saltar y Reportar
- Establecimiento de tolerancias
- Después de la medición se puede:
- Continuar mecanizando
- Pausar para intervención de operario
- Repetir (qué procedimiento y cuántas veces)
- Terminar
- Establecer la acción en caso de error o siempre
- Generar un informe
Verificación de IMP

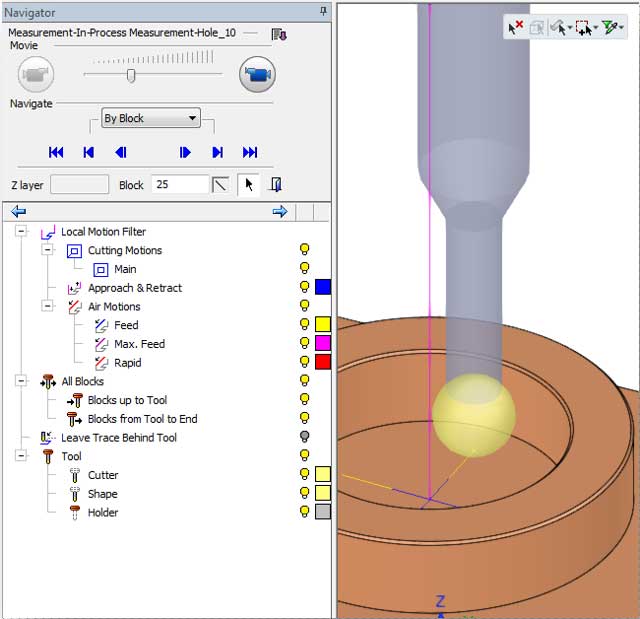

El nuevo proceso de medición IMP permite ser simulado como cualquier otro proceso de mecanizado. Cimatron permite al usuario simular las operaciones de medición y configurar los diferentes parámetros de la simulación cambiando el ángulo de visión y navegando libremente para tener la mejor visualización en los puntos más críticos del proceso.
