Nueva aplicación para la realización automática de todos los taladros
El Taladro Automatizado es una novedosa aplicación para la programación de taladros, integrada en CimatronE NC en la versión 8. Taladro Automatizado soporta la mecanización desde 2,5 a 5 ejes incluso con “brocas cañón”, reduciendo notablemente el tiempo necesario para su programación en más de un 80%.
Esta aplicación permite reconocer y ordenar cientos de taladros en solo segundos, asignando automáticamente la secuencia de taladro apropiada para cada tipo de agujero. Unas capacidades únicas en el reconocimiento de material le permiten saber el material por encima y debajo del agujero antes de taladrarlo y así asignar mejor la secuencia de taladro más apropiada.
Esto es muy apropiado en los casos el los taladros se realizan antes que otros procesos de fresado, dando como resultado un ahorro de tiempo y una eliminación de errores del usuario sin precedentes.
A diferencia de otros sistemas que ofrecen un conjunto de secuencias predefinidas, los taladros automatizados de Cimatron son adaptativos, ofreciendo al usuario un interfaz amigable para definir cualquier secuencia en el momento. Las secuencias definidas por el usuario se guardan automáticamente en el sistema para su futuro uso en agujeros similares, evitando perder horas de programación.
Usos habituales
Taladro Automatizado está dirigido a las necesidades de muchos usuarios:
Mecanizado de placas.

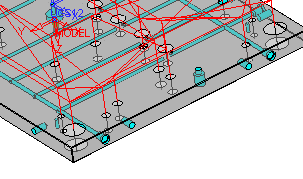

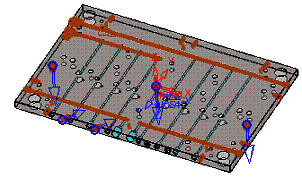

En moldes (y por supuesto matrices), las placas requieren muchos taladros, en diferentes direcciones. Una placa típica de un molde complejo tiene una importante cantidad de agujeros que deben ser taladrados.
Fabricación en 5 ejes
Realizar todos los taladros de una pieza en 5 ejes puede ser un trabajo muy complejo y perder mucho tiempo sin la automatización apropiada. Con las capacidades en 5 ejes de Taladro Automatizado, cada agujero tendrá su propia orientación (por ejemplo agujeros taladrados alrededor de un cilindro o forma cónica). Taladro Automatizado se caracteriza como una potente solución de taladro en 5 ejes que complementa la solución de CimatronE para 5 ejes en este exigente mercado.
Fabricación en 2.5 ejes
Se pueden producir piezas prismáticas con técnicas de fabricación por selección aún conteniendo un gran numero de agujeros en múltiples direcciones.
Brocas tipo “Cañón”
Al taladrar agujeros muy profundos (por ejemplo canales de refrigeración), es habitual usar máquinas y brocas especiales. Esta técnica especial de taladrado funciona como un fresado, con un control del avance ajustable.
Ventajas del Taladro Automatizado
La función de Taladro Automatizado de CimatronE se puede considerar como la mejor aplicación para taladros, completamente integrada como cualquier otro proceso de CimatronE NC ya sea para 2.5, 3 o 5 ejes.
Algunas ventajas que se incluyen en Taladro Automatizado son:

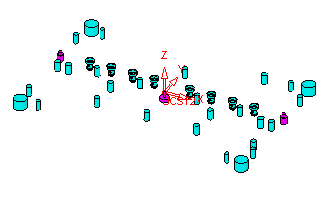

- Reconocimiento automático de cientos de agujeros, con formas complejas, en segundos, ya sea en una dirección (taladro 3 ejes) o en todas las direcciones (taladro 5 ejes).
- Los algoritmos de reconocimiento de los agujeros tienen en cuenta tanto las propiedades geométricas como las externas, como puedan ser roscas, escariados o distancias de seguridad.
- Completa integración con las aplicaciones MoldDesign y DieDesign. Cada pieza del catálogo (por ejemplo tornillos) añadida al ensamble automáticamente crear el agujero necesario y añade los datos no geométricos que se requieran.
- Completa asociatividad con el modelo.
- Completa sincronización con el dibujo 2D y sus tablas de agujeros.

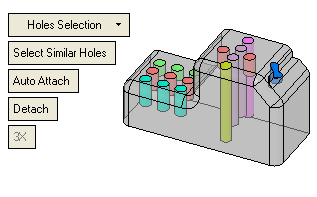

- Ordena automáticamente los agujeros en grupos según su forma, con un completo control del usuario si fuese necesario.

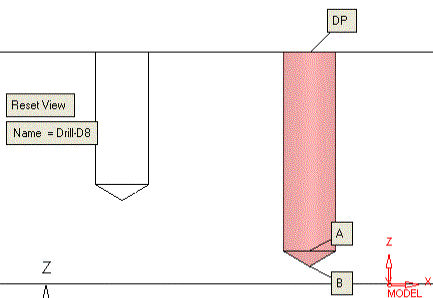

- Asignación automática de las secuencias de taladrado a los agujeros, por supuesto con completo control por el usuario.
- Reconocimiento y gestión de agujeros por las dos caras.
- Combinación de taladros normales y de cañón (taladro simulado)
- Reconocimiento del material residual. Esta ventaja única soporta perfectamente la gestión de agujeros que estén situados dentro de cajeras que aún no estén mecanizadas. Aporta una completa integración del proceso de taladro en todo el proceso de fabricación de la pieza.
- Taladro Adaptativo Inteligente, en el que el sistema continuamente aprende de las secuencias de taladros asociadas a cada tipo de agujero. En piezas posteriores, los agujeros similares serán reconocidos y taladrados con las secuencias asignadas anteriormente. De esta manera a la ver que mecanizados se “enseña” al sistema el método de trabajo del usuario.
