Cómo mecanizar un contorno interior en un movimiento en espiral continuo
En múltiples ocasiones se nos plantea acabar alojamientos de cualquier geometría, contornos o alojamientos de casquillos y quisiéramos hacerlo de una sola vez, utilizando un procedimiento de 2.5X y bajando de manera continua por las paredes del mismo en una espiral continua. Sin embargo, si buscamos la opción posible en Cimatron, ésta parece no existir... pero sí que lo podemos hacer.

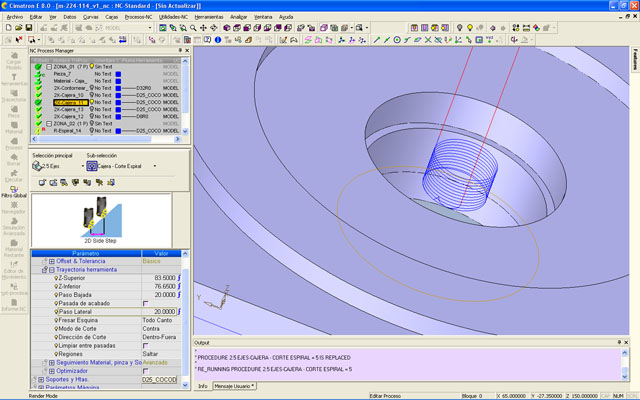

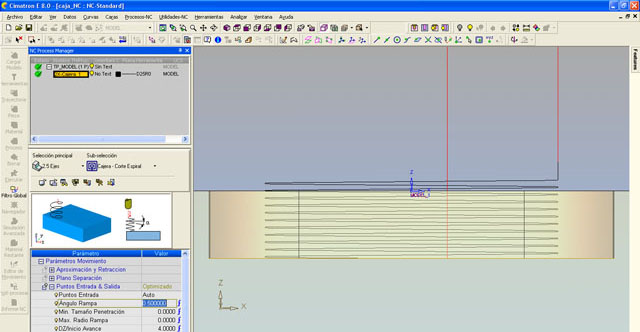

La forma de conseguirlo es la siguiente. Si observamos el menú de 2.5, elegida la opción de cajera espiral (o espiral material), bastará con respetar los siguientes parámetros:
- Contemplar un pequeño radio de entrada para la pasada que demos en el fondo (única pasada a altura constante)
- El ángulo de rampa a la entrada es el ángulo de caída que vamos a obtener a lo largo de la pared.
- El radio de penetración ha de ser.... cero.
- La pasada lateral mas grande que el tamaño máximo de nuestro agujero.
- La pasada en profundidad completa o mayor que la Zmax - Zmin elegidas.
