Cómo detectar y evitar con Cimatron problemas en las geometrías
Tanto cuando trabajamos con objetos solidos como con superfices unidas, para poder trabajar correctamente, nos hace falta saber el estado de dicha geometría, haya sido tratada por nosotros, por nuestros compañeros o sea una geometría exportada desde un cliente o proveedor externo.
Cimatron tiene una orden dentro del menú 'Analizar' que se llama 'Informacion Entidad'. En ella tenemos varias opciones que nos ayudarán a entender, verificar, y, en caso necesario, modificar la geometría.

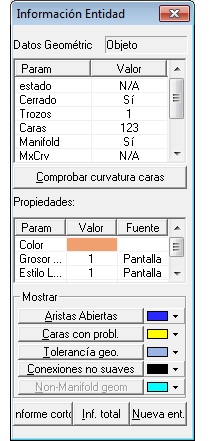

Seleccionando el filtro de objeto (al seleccionar con el filtro de cara, sólo analizaríamos la superficie seleccionada), nos aparecerá una ventana flotante (como en la imagen siguiente), que nos mostrará la información relevante.
Si nos fijamos en la ventana, ésta nos informa si es un objeto abierto o cerrado, las caras de las que está compuesta, y, si lo deseamos, podremos también comprobar la curvatura de las caras pulsando sobre el botón con dicho nombre.
En la segunda parte de la ventana, podremos verificar mediante el botón "Aristas abiertas" si existen aristas abiertas, en cuyo caso el objeto no estará cerrado, y donde están situadas dichas aristas. Pulsando sobre el botón "Caras con problemas", el sistema nos informará si alguna de las superfices diseñadas o exportadas podrían ser problematicas para modificarlas o al mecanizar.

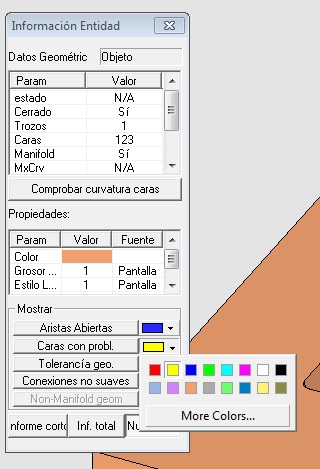

También podemos personalizar, como en la imagen siguiente, los colores de cualquiera de las 4 opciones que nos serán utiles en el momento de verificar la geometría, como 'aristas abiertas', 'caras problematicas', 'tolerancias geométricas', o 'conexiones no suaves' (cantos vivos de la pieza).
Truco por Joan Vallespí
