Cómo generar un listado completo de taladros

Hay veces que la geometría que nos llega o que realizamos, por su complejidad, nos dificulta la identificación rápida del proceso de mecanizado. A continuación, con una placa llena de agujeros con diversos taladros diferentes, a diferentes profundidades y diámetros, veremos cómo agrupar rápidamente los diferentes taladros y su forma, y así poder decidir si realizarlos en Cimatron, en Fikus visualcam o entregar la información para que lo hagan manualmente en el taller.

Renombrar y dimensionar

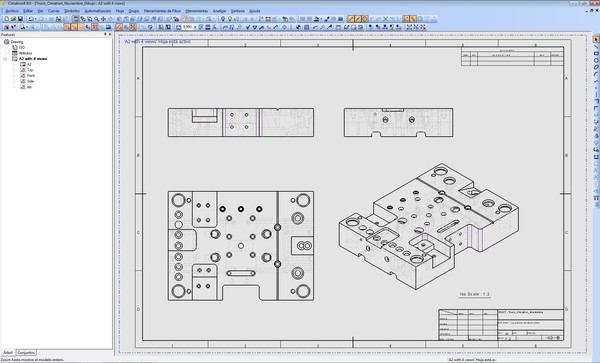

Lo primero que realizaremos es la etiquetación de los diferentes agujeros con la orden del menú "Automatización" --> "Etiquetas Automáticas de Agujeros" e indicaremos el centro de coordenadas que deseamos utilizar:

renombrar parámetro

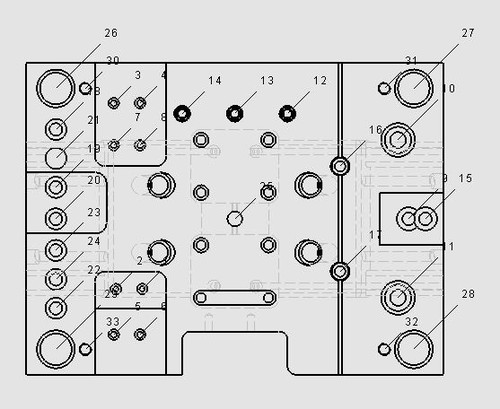

Seguidamente, se etiquetarán los agujeros detectados en la vista seleccionada:

renombrar parámetro

El siguiente paso a realizar en el meú de "Símbolos" --> "Tabla de Agujeros" y configurando los parámetros de la Tabla de Agujeros (Fuentes, Tamaño, columnas, cabecera, etc).

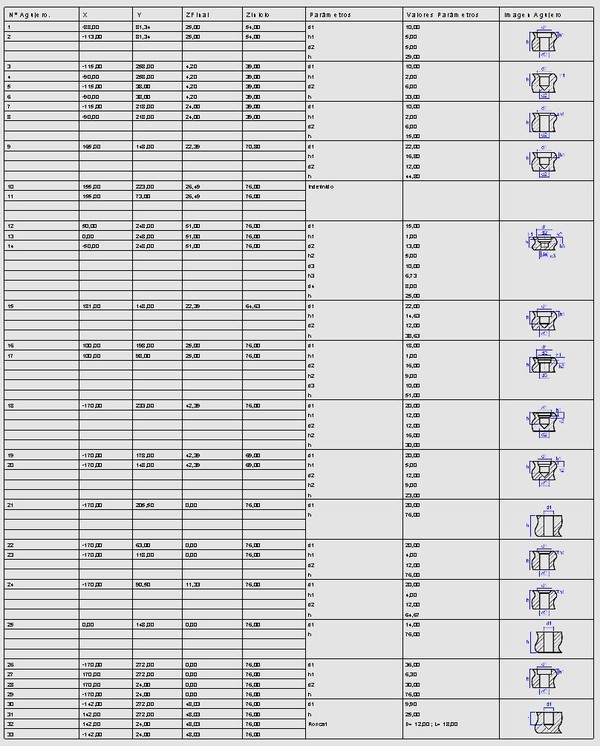

Una vez confirmada la orden, se mostrará la tabla completa de taladros para poder decidir el siguiente paso.

Truco por Joan Vallespí
