Cómo realizar mediciones de control en Cimatron

El mercado actual nos exige, cada vez más frecuentemente, comprobar, in-situ el trabajo que hemos realizado para poder modificar en caso de ser necesario, antes de enviar al cliente.

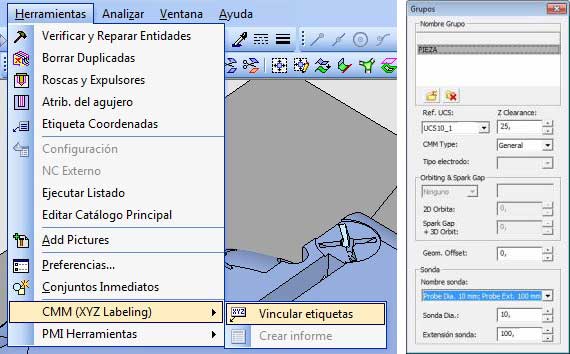

Por eso, en Cimatron se ha incluido una orden en la cual podemos definir los puntos que tienen que ser verificados, ya sea a pie de maquina o en una maquina tridimensional, manual o automática. Encontraremos dicha opción bajo el menú "Herramientas" / "CMM (XYZ Labeling)":

Renombrar y dimensionar

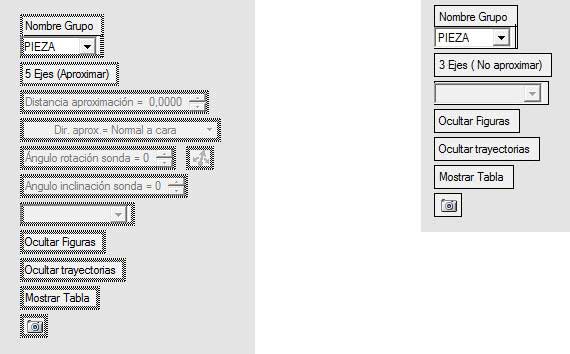

Llamando a la orden de vincular etiquetas, podremos seleccionar un UCS, y dependiendo del tipo de maquina tridimensional que tengamos, 3 ejes o 5 ejes, podremos seleccionar las zonas o puntos a verificar.

renombrar parámetro

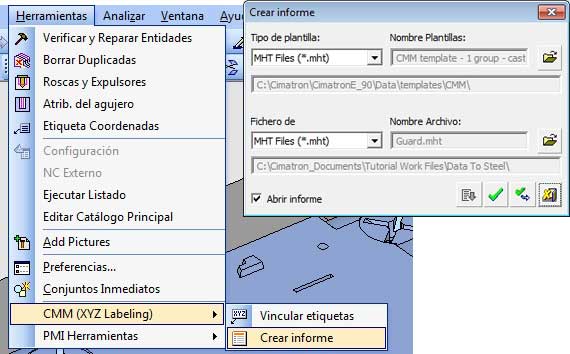

Una vez seleccionados los puntos que queremos verificar, volveremos al menu de "Herramientas" / "CMM (XYZ Labeling)" y podremos crear el informe mediante la orden "Crear Informe".

En el cuadro de diálogo que aparece escogeremos la plantilla y el formato (html o pdf) para que generar el informe de los puntos a verificar.

visualización

Y este sería el resultado:

Truco por Joan Vallespí
