Cómo parametrizar múltiples cotas
Cuando tenemos muchas cotas y deseamos parametrizarlas o simplemente modificarlas, si no modificamos los nombres de la cota, podemos tener un poco de confusión para saber que cota modificar, o simplemente tener la comodidad de seleccionar a la primera la cota deseada.

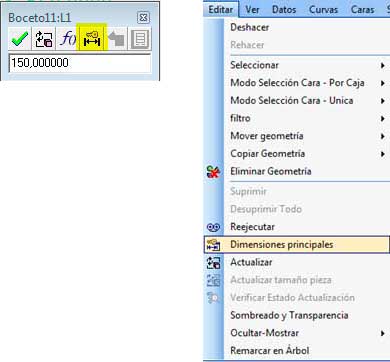

El primer paso es hacer doble clic sobre la orden o el boceto parametrizado, después un clic sobre la cota a renombrar, y la seleccionamos como Cota Principal. Si una cota tiene una fórmula matemática, no la podremos seleccionar como Cota Principal. Seguidamente nos iremos al menú de Editar y seleccionaremos la orden de Dimensiones Principales.
Una vez seleccionado, nos aparecerá el menú de las acotaciones seleccionadas como principales.

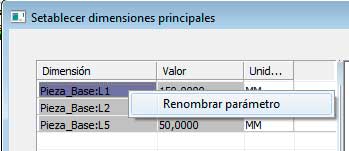

Colocando el ratón encima de la cota que queremos renombrar, utilizamos el botón derecho de ratón y nos saldrá la posibilidad de renombrar la cota.

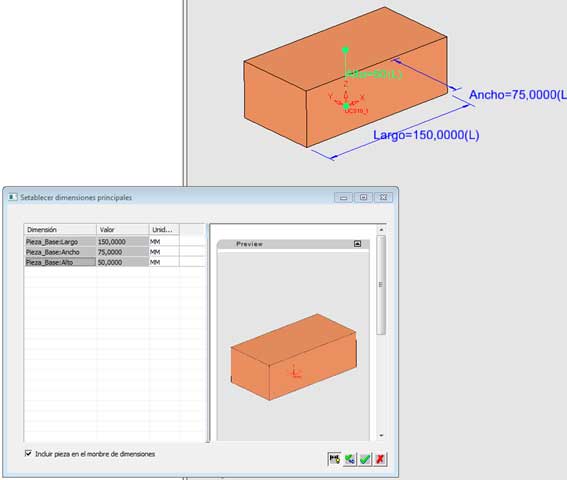

Podemos renombrar cada cota, y una vez realizadas las modificaciones, las cotas nos podrían quedar de la siguiente manera.
La comodidad de modificación de las cotas paramétricas es más grande a la vez que este fichero, tanto en modo Pieza como en modo Ensamble, nos será muchos más útil para realizar modificaciones y a la vez parametrizar y relacionar nuestros ficheros ensamblados.
Truco por Joan Vallespí
