Cómo reutilizar un boceto en Cimatron

Uno de los errores más frecuentes que cometemos cuando hacemos un nuevo diseño a partir de un plano de un cliente es dibujar en un único boceto todas las aristas de la vista que estamos dibujando.

En el momento de hacer la extrusión, nos damos cuenta del error y nos vemos obligados a rehacer el boceto.

Renombrar y dimensionar

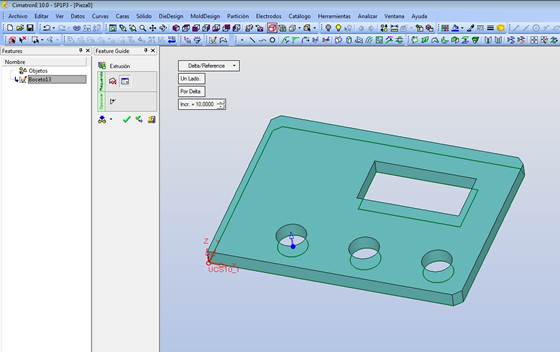

Desde hace algunas versiones, ya no es necesario rehacer ese boceto. Ahora disponemos de una nueva función que nos permite separar el boceto en entidades independientes para así poder hacer diferentes operaciones de sólido a cada una de ellas.

Esta función la encontramos en "Curvas|combinar / dividir alámbrico".

Lo único que debemos hacer es activar la opción "multiWires" .

renombrar parámetro

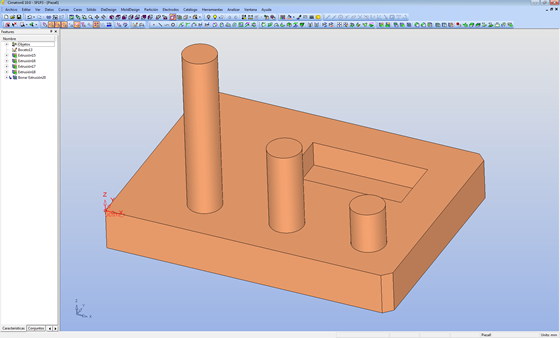

Ahora ya podemos realizar las diferentes operaciones para que el diseño de la pieza sea el correcto en el menor tiempo posible.

Truco por Héctor González
