Taladros automáticos con Cimatron
Muchas veces, por la propia naturaleza del trabajo que desarrollamos con Cimatron ligado al 3X/5X, nos olvidamos de las posibilidades de automatizar los procesos ligados a operaciones básicas y, a veces no tan básicas, de realización de agujeros, tanto en 3X como en (3+2)X. 4X o 5X..

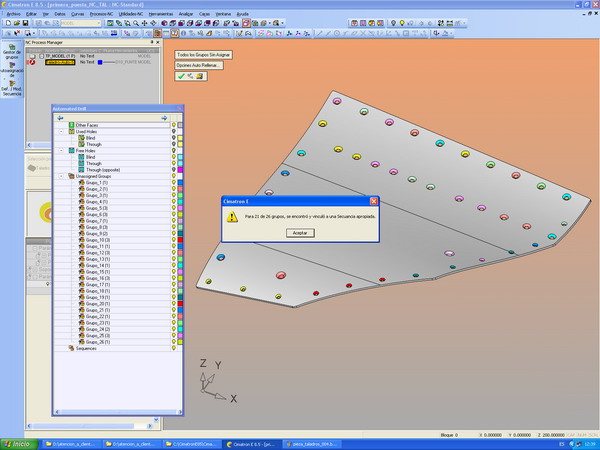

En la pieza que se muestra, el número de agujeros, roscados o no y con diferentes avellanados, es ya lo suficientemente numeroso como para que nos obligue a mirar el plano adjunto, para reconocer los agujeros y su tipología y, como además están todos orientados y cortados sobre una superficie alabeada, la geometría de todos ellos es diferente. De facto la selección automática de grupos así lo muestra.

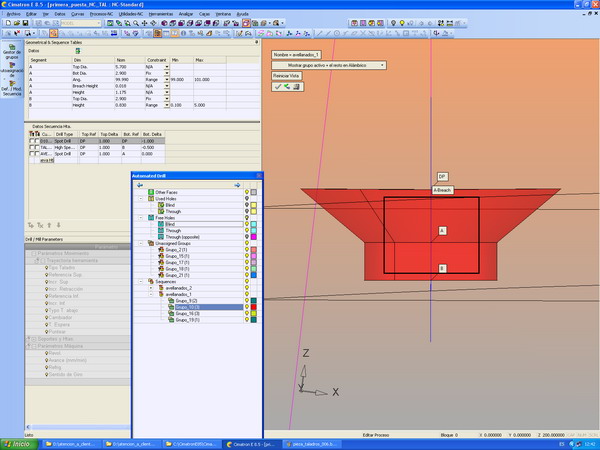

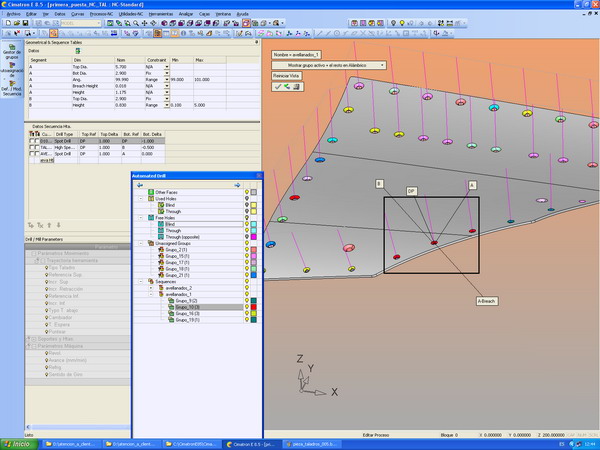

Es por ello que lo que hacemos es disponer por nuestra cuenta de una programación de uno cualquiera de los agujeros asociados a un grupo, y conservar grabada esa secuencia, facilitandole un rango en los valores que consideramos pueden cambiar, no aplicando aquellos otros que consideramos irrelevantes y fijando los que nos son claves, en este caso el diámetro del agujero. Las alturas de operación las referenciamos respecto de los valores que se nos muestran y definimos nuestro ciclo de operaciones.

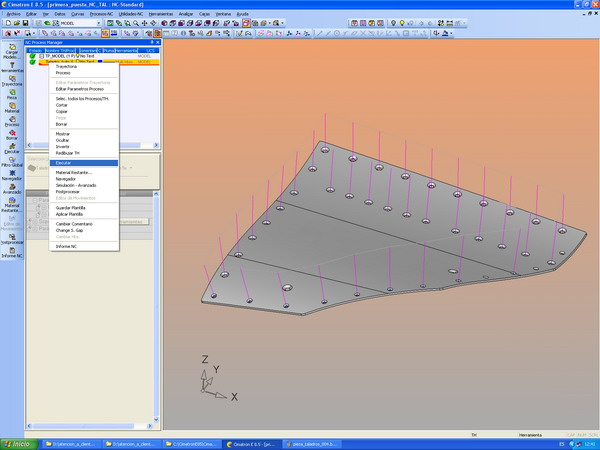

Ahora la autoasignación de secuencias buscará aquellos taladros que se encuentran dentro de los rangos por nosotros definidos, y, lo que es mas claro aún, agrupará las operaciones por herramientas, independientemente del grupo al que pertenezcan, siempre y cuando se respete la secuencia.
Otra cosa importante es que muchas veces los agujeros los hacemos antes de acabar la pieza o sus paredes... y en el caso de que los taladros los hagamos con el material que aún nos queda, el sistema modificará automáticamente las alturas de trabajo acorde a prevenir colisiones. ¿lo probamos?.
